ミスマッチフィールド

Mismatch fields are turned off by default (configuration D in Figure 3-15) as they get very hard to read when many scans are shown.しかし、単一のスキャン 3Dスキャナーで作成した点群。このプログラムはスキャンを直接操作するのではなく、スキャンの位置や品質を操作します。のマッチングにどのような緊張感が存在するかを説明するのに非常に有用です。フィールドは、縦方向のミスマッチと直交するミスマッチを見やすくするために、大きく誇張された表現になっています。

ミスマッチフィールドは、例えば、ある参照が反対のテンションを持つことで他の参照と「戦う」場合、どこにテンションがあるのかを把握するために使用するのが最適です。あるいは、すべてのリファレンスに上向きまたは下向きの張力を導入することによって、おそらく傾斜計が問題になっている場合。

図３-１６では、ターゲットスフィア３２０とスフィア３０９の両方が下向きの張力（直交ミスマッチ）を持っていることに注意してください。これは、スキャン 3Dスキャナーで作成した点群。このプログラムはスキャンを直接操作するのではなく、スキャンの位置や品質を操作します。のローカルターゲットが対応するグローバルリファレンスよりも高い位置にあることを意味します。これは、おそらくスキャン 3Dスキャナーで作成した点群。このプログラムはスキャンを直接操作するのではなく、スキャンの位置や品質を操作します。内の他の場所のリファレンスに対して平均化された結果、あるべき位置よりも低くなっているためです。また、スキャナの傾斜計との衝突の可能性もあります。



例7

また、Sphere309のフィールドが外側を向いていることにも注意してください、これは正の縦方向のミスマッチです。

球体 309 をズームインして、異なるミスマッチベクトルを追加すると、図 3-17 が得られます。赤い破線が直交ミスマッチです。青い破線が縦方向の不一致、黒い矢印が全体の不一致です。合計不一致矢印は、ローカル スキャン ターゲット (または単にローカルターゲット)スキャン中に、ターゲットは、スキャンデータでそれらを見つけやすくするために、例えば、球体やチェッカーボードでマークされています。このようなオブジェクトをローカルスキャンデータから抽出すると、それらはローカルスキャンタゲットと呼ばれます。それは実際のターゲットではなく、その特定のスキャンにおけるそのデジタル等価物である。からグローバル参照 (または単に参照)既知の位置を示す空間内の点を手動で測定した(測量機器を使用した)点。また、外部ターゲットが存在しない場合は、スキャンデータから取得することもできます。リファレンスは、スキャンのデジタル位置と現実世界での位置を関連付けるために使用されます。に向かってポイントします。スキャン 3Dスキャナーで作成した点群。このプログラムはスキャンを直接操作するのではなく、スキャンの位置や品質を操作します。から離れたところを指すということは、縦方向の不一致が肯定的であることを意味しています。また、縦線と直交線はほぼ同じ長さであることがわかります。誤差はどちらもほぼ同じであり、データを見るとこれも同様である(図3-18のSphere309を参照)。

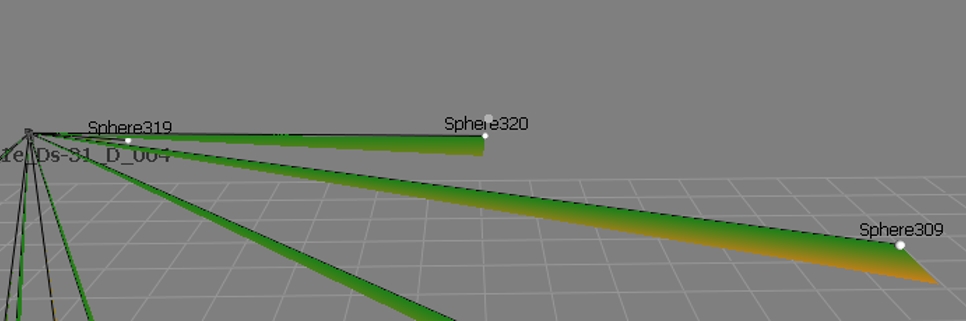

Figure3- - 漢字15: ミスマッチフィールドをアクティブにしてスキャン 3Dスキャナーで作成した点群。このプログラムはスキャンを直接操作するのではなく、スキャンの位置や品質を操作します。します。

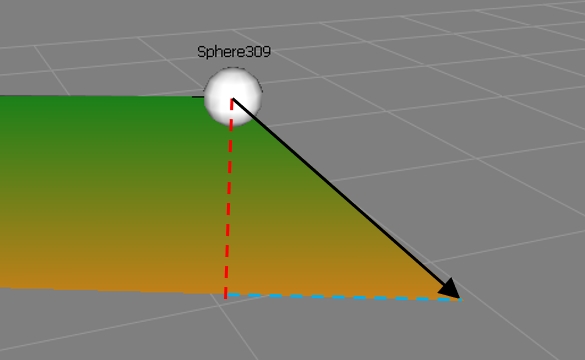

Figure3- - 漢字16: 全体のミスマッチ(黒矢印)、直交ミスマッチ(赤破線)、縦方向のミスマッチ(青破線)が追加されたターゲットSphere309の拡大図。

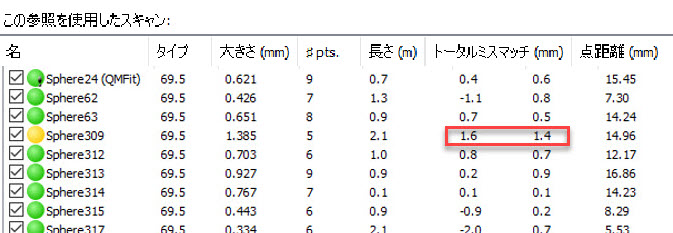

Figure3- - 漢字17: スキャン 3Dスキャナーで作成した点群。このプログラムはスキャンを直接操作するのではなく、スキャンの位置や品質を操作します。情報タブの対応する値。スフィア309の縦方向のミスマッチ値と直交するミスマッチ値はほぼ同じです。
