Umfrage

So wie Sie in der realen Welt eine Totalstation verwenden, können Sie mit Survey in der virtuellen Welt eine Punkt-für-Punkt-Vermessung durchführen. Sie können die Punkte anpassen und die Koordinatentabelle öffnen, um die Vermessung abzuschließen.

Virtuelle Umfrage

Das Werkzeug Virtuelle Vermessung befindet sich auf der Registerkarte Punktwolke und auf der Registerkarte Power Tools .

So erstellen Sie eine oder mehrere virtuelle Vermessungen in der Zeichnung:

Vergewissern Sie sich, dass Punktwolkenfang aktiviert ist, und klicken Sie auf Vermessung in der Multifunktionsleiste Punktwolke oder Power Tools .

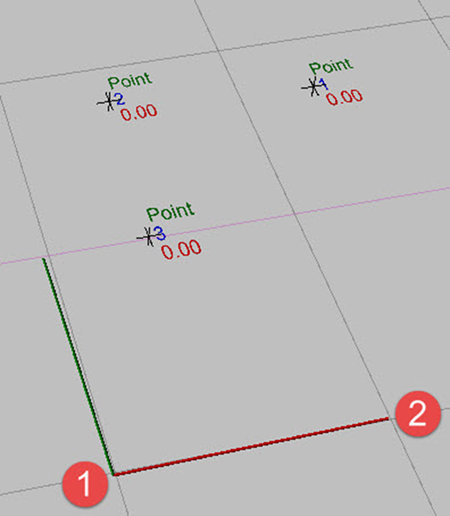

Klicken Sie in der Zeichnung auf den Ursprungspunkt des Koordinatensystems.
Bewegen Sie den Mauszeiger, um den Rotationspunkt (2) neu auszurichten, und klicken Sie auf den gewünschten Sollwert.
Rasten Sie die Vermessungspunkte wie gewünscht ein.
Verwenden Sie die Griffe am Koordinatensystem, um das System und alle Punkte im Satz zu verschieben oder zu drehen.
Benennen Sie den ersten Satz von Punkten im Feld Neue Beschreibung.
Klicken Sie auf die gewünschten Punkte. Beachten Sie, dass bei jedem Punkt ein Delta-Z-Label angezeigt wird, das den Höhenunterschied zum letzten Punkt angibt. So lässt sich feststellen, ob der Punkt nicht in der Wolke einrastet.
Geben Sie einen neuen Namen in das Feld Neue Beschreibung ein und klicken Sie auf die neuen Punkte.
Wiederholen Sie den Vorgang, bis alle Punktesätze vollständig sind.
Doppelklicken Sie, um die Erfassung der Vermessungspunkte zu beenden.
Klicken Sie im Werkzeugfenster Virtuelle Vermessung auf CDT-Formular anzeigen (1), um die Koordinatentabelle erneut zu öffnen, oder auf Basislinie neu positionieren, um das Koordinatensystem vollständig zurückzusetzen.

Ändern der Umfragepunkte

Sie können die Punkte mit den Griffen oder dem Werkzeugfenster Koordinatentabelle anpassen. Die folgenden Optionen sind im Werkzeugfenster der Koordinatentabelle verfügbar.

Farbe	Ändern Sie die Farbe der Punktmarkierungen.
Schicht	Ändern Sie die Ebene der Vermessungspunkte.
Display-Stil	Ändern Sie den Stil für alle Aspekte der Punkte.
Umfrage-Modus	Startpunktaufnahme-Modus.
Koordinatendaten-Tabelle	Öffnen Sie die Tabelle der Koordinatendaten.
X,Y,X	Passen Sie die einzelnen Koordinaten des Punktesatzes an.
Punktgröße	Stellen Sie die Punktgröße des Punktesatzes ein.
Text-Höhe	Ändern Sie die Größe der Schriftart des Etiketts.
Drehung	Drehen Sie den eingestellten Punkt um Grad.
Achsenpfeile	Achsenpfeile aus- und einschalten.
Terrain generieren/Terrain fehlt	Wenn Sie ein Satellitenbild an Koordinatentabellenpunkten ausrichten, die einen Z-Wert enthalten, richtet Generate Terrain das Bild an den Punkten aus. Wenn keine solchen Punkte verfügbar sind, wird " Terrain Missing " angezeigt.

Die Koordinatendatentabelle

Verwenden Sie die Koordinatentabelle, um einen Punktesatz zu formatieren oder zu verbinden oder einen Bericht zu drucken.

Die Optionen im Dialogfeld Koordinatentabelle sind wie folgt:

Format	CDT, die mehrere Formatoptionen zulässt.
Basislinie	Eine grundlegende CDT.
Triangulation	Ein CDT, das Triangulation ermöglicht.
Öffnen	Suchen und öffnen Sie eine Koordinatendatei.
Speichern	Speichert Änderungen im CDT.
Ort	Klicken Sie auf , um die CDT nach den Stiländerungen einzufügen.
Bericht	Öffnet das Fenster zum Drucken von Berichten.
Drop-Down-Menü	Bericht drucken Klicken Sie hier, um den CDT zu drucken. SCENE DXF öffnen Klicken Sie hier, um eine SCENE DXF zu öffnen. Punkte normalisieren Verschiebt den Bezug (Achse/Ursprung) zum ersten Punkt. Für Fälle, in denen Totalstationsdaten mit einem extremen, vom Benutzer eingestellten Offset erfasst wurden.
Koordinatendaten-Tabelle	Punktanordnung.
Totalstation Datentypen	Ein Dropdown-Menü zur Auswahl der verwendeten Datenerfassungsmethode.
Datentabelle Stil	Stile für die Anzeige der Koordinatentabelle.
Einheiten	Ändern Sie die Maßeinheiten für das Diagramm und die Punkte.
Autoleitung Arbeit	Verbinden Sie jeden Punktesatz mit Linien.
Vergrößern	Alles zoomen, Einzoomen und Auszoomen.
+90	Drehen Sie die Koordinaten um 90 Grad.
Textgröße	Ändern Sie die Größe der Schriftart des Etiketts.
