Punktwolken-Markierungen

Sie können gescannte Punktwolkenmarkierungen in FARO SCENEerkennen und beschriften. Die FARO SCENE Projektdatei (.lsproj) enthält die Positions- und Beschreibungsdaten für die Markierungen.

Diese RAD-Markierungen (RAD = Ringed Automatically Detected) sind eine Art künstliches Ziel, das für die Scan-Registrierung verwendet werden kann. Jede Markierung ist einzigartig, so dass die Software, wenn eine identische Markierung in zwei Scans gefunden wird, die Mittelpunkte der Markierungen in beiden Scans lokalisiert. Es folgen Beispiele für Markierungen:

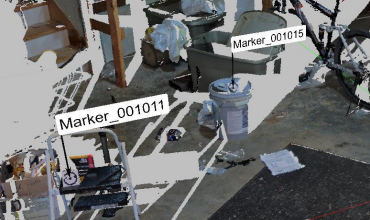

Um eine Punktwolkenmarkierung zu finden, öffnen Sie die lsproj-Datei in FARO Zone 3D . Klicken Sie auf das Werkzeug Punktwolkenmarkierung , um die Daten zu erfassen, und platzieren Sie die Pfeilbeschriftung in der Mitte jedes Ziels.

Hinzufügen von codierten Punktwolkenmarkern in FARO SCENE

Klicken Sie in FARO SCENEder planaren Ansicht eines Scans auf das Dropdown-Menü Punkte markieren und wählen Sie Markierung markieren aus.

Ziele, die direkt senkrecht zum Scanner stehen (z. B. Hotspots an senkrechten Wänden), können in Graustufen ausgewaschen erscheinen. Um Abhilfe zu schaffen, winkeln Sie die Ziele um einige Grad von der Senkrechten zum Scanner ab.

Sie können die Markierungen verkleinert drucken, um weniger vom gescannten Bereich abzudecken, aber dadurch ändert sich der maximale Abstand, in dem die Markierungen erkannt werden können. Die folgende Tabelle zeigt die Abstände, in denen Marker je nach Scanauflösung und Markergröße erkannt werden können. Die Markierungen müssen orthogonal (im rechten Winkel) zur Abtastrichtung platziert werden, um diese Grenzen zu erreichen.

Scan-Auflösung	Marker-Größe 100% 15,5 cm (6 Zoll)	Größe der Markierung 75 11,7 cm (4,5 Zoll)	Größe der Markierung 50 8 cm (3 in)
1/8	3 m (9 ft, 10 in)	3 m (9 ft, 10 in)	3 m (8 ft, 2 Zoll)
1/4	6,5 m (19 ft, 8 Zoll)	5,2 m (17 ft)	4,2 m (14 ft, 9 Zoll)
1/2	16 m (52 ft, 6 Zoll)	8,3 m (27 ft, 2 Zoll)	3 m (17 ft, 6 Zoll)

Druckbare Ziele finden Sie hier.

Regeln für die Verwendung von Markern

• Marker-IDs müssen innerhalb eines Projekts eindeutig sein. Achten Sie darauf, dass Sie nicht zwei Markierungen mit der gleichen ID in den Scanbereich aufnehmen.

• Platzieren Sie Marker nur auf ebenen Flächen.

• Verschieben Sie die Markierungen nicht, bis das Scan-Projekt abgeschlossen ist. Bei Markierern, die im Freien verwendet werden, beschweren Sie die Ecken der Markierer. Achten Sie darauf, dass die Gewichte das Muster auf dem Markierer nicht verdecken oder einen Schatten darauf werfen.

• Das Muster muss deutlich sichtbar sein.

• Positionieren Sie die Markierungen in einem unregelmäßigen Muster. Positionieren Sie sie nicht symmetrisch.

• Platzieren Sie die Markierungen in verschiedenen Abständen zum Objekt und vermeiden Sie eine lineare Ausrichtung.

• Im Idealfall sollte eine Markierung bei jedem Scan mindestens zweimal erfasst werden.
