Scan Manager und Scanner Tool Panel

Verwenden Sie den Scan-Manager zur Steuerung der Scannerpositionen. Scanner werden automatisch in Punktwolken aus Zone2go-Projektdateien angezeigt. Die Anzeige der Scannerpositionen hilft Ihnen bei der Auswahl der Scanpositionen, die Sie in Ihrem Zone2go-Projekt speichern möchten.

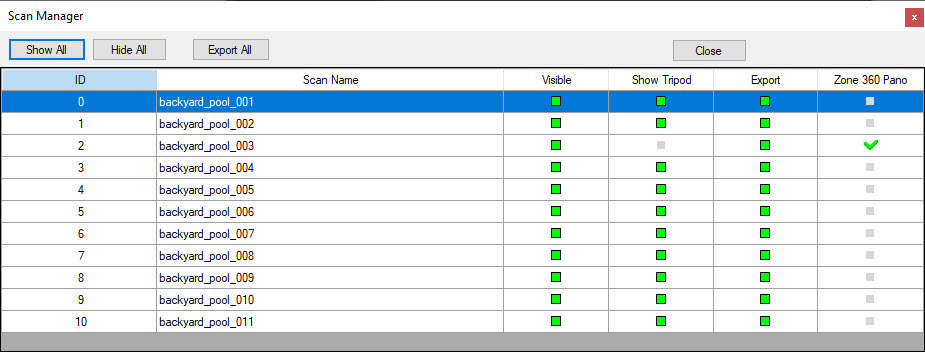

Der Scan Manager zeigt die Scannermodelle und ihre Standorte an. Sie können den Scan-Manager über Zone2Go oder über Cloud Tools im Menüband Punktwolke öffnen.

Wählen Sie im Dialogfeld Scan-Manager eine der folgenden Optionen aus:

Alleanzeigen/Alleausblenden	Scanner-Modelle im Projekt ein- oder ausblenden. Alle ausblenden entfernt automatisch die Markierung der ausgewählten Export-Kontrollkästchen.
Alle exportieren	Wählen Sie alle Scans für den Export aus.
ID	Die Scanner-ID.
Name scannen	Der Name des Scans zusammen mit der Scan-Nummer.
Sichtbar	Blenden Sie die Scannermodelle aus, aber exportieren Sie ihre Bilder, wenn Export aktiviert ist.
Stativ anzeigen	Das Stativ ein- oder ausblenden.
Exportieren	Nehmen Sie das Scannermodell und seine Bilder in das Zone2go-Projekt auf.
Zone 360 Pano	Öffnen Sie ein vorhandenes Panoramabild, oder erstellen Sie ein Bild am Standort des Scanners. Die Panoramabilder werden mit dem Zone2go-Projekt exportiert. Im Zone2go-Projekt können Sie das Panoramabild oder die 3D-Ansicht (Punktwolkendaten) betrachten. Original-Panoramabilder werden in der Regel mit einer höheren Auflösung angezeigt als generierte Panoramabilder. Wenn keine Original-Panoramabilder vorhanden sind, erstellt die Software ein Panoramabild, wenn Sie das Kontrollkästchen aktivieren. Um die Zone-Panoramabilder als Teil des Lieferpakets für Zone2go zu speichern, speichern Sie die Zeichnung als Projekt (fzproj). Die Panoramabilder werden nicht in das Projekt aufgenommen, wenn Sie die Zeichnung als .far-Datei speichern.

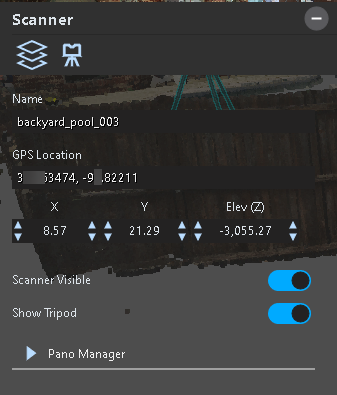

Scanner-Werkzeugleiste

Um die Optionen für einen Scanner zu konfigurieren, wählen Sie den Scanner aus und passen dann die Einstellungen im Scanner-Werkzeugfenster an. Das Scannermodell dreht sich, wenn Sie es auswählen.

Layer Manager	Zeigen Sie den Ebenenmanager an, um die Ebenen hinzuzufügen oder zu bearbeiten.
Scan-Manager	Öffnen Sie den Scan-Manager. Der Scan Manager listet die Scanner in der Punktwolke auf. Sie können die Scanner ein- oder ausblenden, indem Sie die Auswahl unter Sichtbar markieren.
Name	Zeigt den Namen des ausgewählten Scanners zusammen mit der Scan-Nummer an. Sie können den Namen bearbeiten.
GPS-Standort	Zeigt die GPS-Position des Scanners an (bei Scannern, die GPS-Daten erfassen).
Achsen X, Y, Z	Stellen Sie die Position des Scanners entlang der Achsen ein.
Auf alle Scanner anwenden	Wenden Sie die Einstellungen an, um die Scanner und Stative in der Zeichnung sichtbar zu machen,
Sichtbar	Aktivieren oder deaktivieren Sie diese Option, um den ausgewählten Scanner in der Zeichnung anzuzeigen oder zu verbergen. Sichtbar bestimmt, ob die Scandaten in einem Zone2go-Paket enthalten sind. Wenn Sichtbar deaktiviert ist, werden die Scandaten (an dieser Position) nicht mit dem Zone2go-Projekt exportiert, es sei denn, Sie aktivieren das Feld Exportieren.
Stativ anzeigen	Aktivieren oder deaktivieren Sie diese Option, um das Stativ ein- oder auszublenden.
Pano Manager
Pano Ansicht anzeigen	Erzeugen Sie ein 360-Grad-Panoramabild vom Standort des Scanners. Diese Option ist auch im Scan-Manager verfügbar. Nachdem Sie eine Pano-Ansicht erstellt haben, deaktivieren Sie die Option Punktwolke sichtbar , um das Pano-Bild deutlich anzuzeigen.
Punktwolke sichtbar	Ein- oder Ausblenden der Punktwolke.
Panos Virtueller Tiefen-Modus	Wenn der Pano Virtual Depth Mode aktiviert ist, erkennt die Software die Tiefe des Panoramabildes anhand der versteckten Punktwolke, um die Szenengeometrie zu verdecken. Dies sorgt für eine bessere Darstellung.

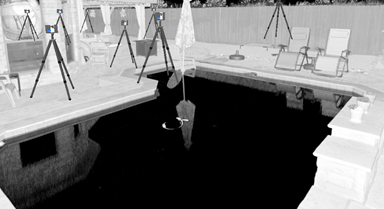

Graustufen (reflektierend) Pano	Zeigen Sie das Pano-Bild in Graustufen an. In dieser Ansicht können Sie deutlich Reflexionen, Blutspritzer usw. erkennen.
