Einrichten von MassZone Vorhersagen mithilfe von Animationspfaden

Animationswerkzeuge bieten eine einfache und vorhersehbare Möglichkeit, Absturzvorhersagen mit MassZonezu berechnen. Sie können auch Aspekte des Absturzes optimieren, indem Sie die Animation mit der MassZone Vorhersage vergleichen.

So verwenden Sie Animationspfade zum Einrichten von MassZone Vorhersagen:

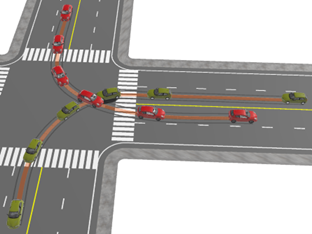

  1. Erstellen Sie eine Kollisionsanimation, die eine beliebige Anzahl von Fahrzeugen umfasst. Geben Sie in den Animationseinstellungen die Pfade, Geschwindigkeiten und synchronisierten Punkte an.

  2. Synchronisieren Sie die animierten Fahrzeuge, die sich gleichzeitig schneiden. Für die Animationswiedergabe werden die Einstellungen verwendet, die Sie konfiguriert haben. Damit sich die Fahrzeuge gleichzeitig kreuzen, müssen Sie die Fahrzeuge so konfigurieren, dass sie sich an diesen spezifischen KEPs (Animation Key Event Points) kreuzen. In einer Animation durchlaufen die Fahrzeuge einander, während sie ihren Weg zurücklegen.

  3. Wählen Sie den ersten Animationspfad aus, und klicken Sie dann im Werkzeugfenster auf Hinzufügen zu MassZone. (Sie können auch mit der rechten Maustaste auf den Animationspfad klicken und im Kontextmenü die Option Hinzufügen zu MassZone auswählen.) Dadurch wird das Modell dem MassZone Universum (MZU) hinzugefügt.

  4. Wiederholen Sie den vorherigen Schritt für den zweiten Animationspfad.

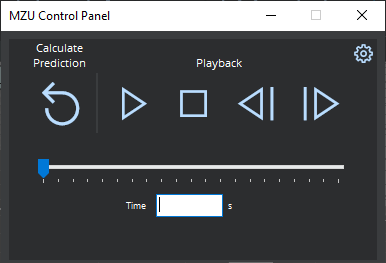

  5. Öffnen Sie die MZU-Systemsteuerung.


  6. Klicken Sie auf Vorhersage berechnen. Die Fahrzeuge folgen dem Animationspfad, bis die Kollision auftritt, und dann wird die Animation von den MZU-Vorhersageberechnungen überschrieben. Die Fahrzeuge kollidieren, Schäden und Positionen werden berechnet, dann kommen die Fahrzeuge zum Stillstand.

  7. Vergleichen Sie die MZU-Vorhersage mit der Animation. Verwenden Sie die Tools in der MZU-Systemsteuerung , um die Vorhersage auszuführen. Verwenden Sie die Animationssteuerelemente, um die Animation auszuführen.

  8. Speichern Sie die Vorhersage, indem Sie das Projekt als FARO Zone (. FZProj)-Datei. Sie werden aufgefordert, regelmäßig zu speichern, wenn MassZone Daten erkannt werden.
