Kritische Geschwindigkeit

Um die Geschwindigkeit zu bestimmen, bei der ein Fahrzeug in einer Kurve die seitliche Kontrolle über die Fahrbahn verliert, wird das Gieren des Fahrzeugs herangezogen.

Der Rechner für kritische Geschwindigkeiten verwendet für die Analyse die Methode der absoluten Datenpunktberechnung (ADPC). Die Berechnungen basieren auf den Bogenwerten zwischen den tatsächlich gemessenen Punkten. Dies sind die Punkte, an denen die Kurve beim Zeichnen einrastet. Die tatsächliche Kurvengeometrie wird als Referenz und nicht für Messungen verwendet, daher: Absolute Datenpunktberechnung.

Bilden Sie den Bogen mit drei Punkten. Der erste Punkt ist der gemessene Punkt, der nächste Punkt wird übersprungen, und der dritte Punkt ist der Endpunkt. Eine mittlere Ordinate bildet den Abschluss des Bogens. Dies wird vom nächsten Punkt aus in der Reihenfolge der Kurve wiederholt. Es gibt immer Überschneidungen zwischen den Bögen.

Der Critical Speed Calculator verwendet zwei Formeln, um Berechnungen auf der Grundlage des Super Elevation-Wertes durchzuführen.

So verwenden Sie den Rechner für die kritische Geschwindigkeit:

1. Erstellen Sie die Szene mit genauen Punkten aus der Szene. Verbinden Sie mindestens fünf Punkte mit einer kontinuierlichen Kurve.

2. Wählen Sie die Zeile aus.

3. Klicken Sie in der Multifunktionsleiste Power Tools auf das Werkzeug Critical Speed Calculator .

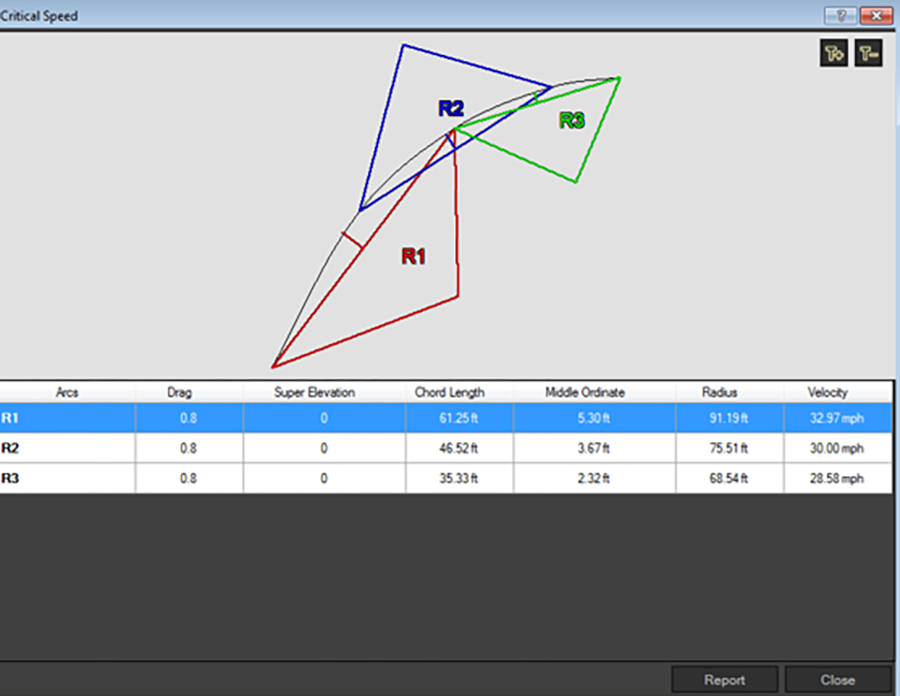

4. Das Fenster Kritische Geschwindigkeit wird angezeigt. Überhöhung: Klicken Sie auf eine Zelle in der Spalte Überhöhung % (e) und geben Sie einen Prozentwert für die Überhöhung der Straße ein. Dies wäre ein Gefälle in % des Straßenquerschnitts.

5. Stellen Sie die Etikettengröße mit den Befehlen T+ und T- ein.

6. Klicken Sie auf Bericht, um einen Bericht zu erstellen und das Fenster Druckvorschau zu öffnen.
