Straßen zeichnen

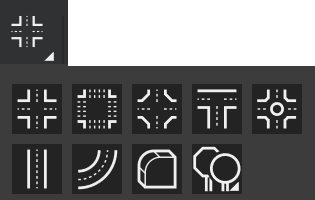

Sie können Straßen von Grund auf neu zeichnen oder anhand eines Satellitenbildes als Vorlage neu erstellen. Klicken Sie auf den Pfeil auf der Schaltfläche, um die verfügbaren Straßentypen anzuzeigen.

Die folgenden Straßenabschnitte sind verfügbar:

Kreuzung 4-Wege-2-Spur

Kreuzung 4-fach 5-spurig

Kreuzung 4 Weg 4 Wendung

Kreuzung T 2-spurig

Kreisverkehr

Fahrbahn

Fahrbahn-Bogen

Bordsteine

Schilder

So fügen Sie einen Straßenabschnitt ein:

Klicken Sie in der Multifunktionsleiste Power Tools auf das Dropdown-Menü Draw Roads.
Wählen Sie ein Straßensegment aus.
Klicken Sie im Diagramm auf den Platzierungsbereich.
Für Linien und Bögen:

Straßenlinien: Dehnen Sie die Straße mit der Maus auf die gewünschte Länge und klicken Sie erneut.
Straßenbögen: Dehnen Sie den Bogen mit der Maus auf die gewünschte Länge und klicken Sie dann erneut, um den Bogen festzulegen.

Sie können Straßenlinien und Straßenbögen in unbefestigte Straßen umwandeln. Siehe Schmutzkante zeichnen.

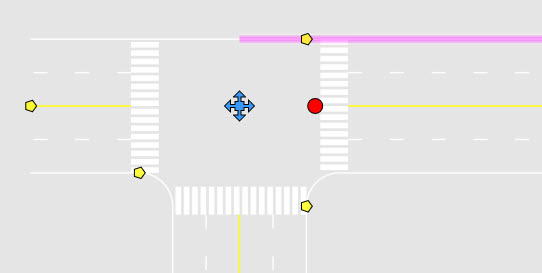

Ändern Sie den Schnittpunkt mit den Griffen oder mit Optionen in der Werkzeugtafel. Die Optionen variieren je nach Auswahl.
Polygongriffe an den Ecken ermöglichen es Ihnen, die Kurve durch Ziehen abzurunden. Mit den Standardgriffen können Sie den Schnittpunkt verschieben und drehen.

Schnittpunkt-Werkzeugtafel

Konfigurieren Sie Kreuzungen in der Werkzeugleiste für Kreuzungen. Klicken Sie auf eine Spur, einen Quergang oder eine Mittellinie, um sie auszuwählen und die Optionen aus der Werkzeugleiste anzuwenden. Die Optionen variieren je nach dem ausgewählten Schnittpunkt.

Farbe der Straßenoberfläche	Wählen Sie die Farbe der Straßenoberfläche.
Ebene	Öffnen Sie den Ebenenmanager, um eine vorhandene Ebene auszuwählen oder eine neue Ebene für das Objekt hinzuzufügen.
Straße + Farbe (Global)
Show Road Oberfläche	Blenden Sie die Straßenoberfläche aus, um nur die Umrisse anzuzeigen.
Farbe der Linie	Wählen Sie die Farbe für die Straßenlinien.
Fahrspuren + Linien	Wählen Sie eine Fahrspur oder eine Straßenlinie aus, und erweitern Sie dann Fahrspuren + Linien, um die Optionen anzuzeigen.

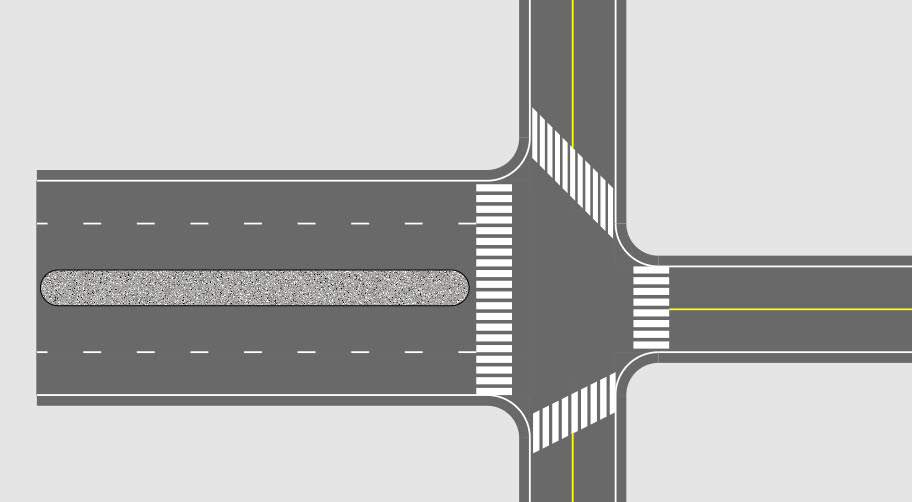

	Links hinzufügen - Fügen Sie eine linke Spur hinzu. Rechts hinzufügen - Fügen Sie eine rechte Spur hinzu. Linksabbiegerspur - Wandelt die ausgewählte Spur in eine Linksabbiegerspur um und zeigt Optionen dafür an. Rechtsabbiegerspur - Wandelt die ausgewählte Spur in eine Rechtsabbiegerspur um und zeigt Optionen dafür an. Median - Konvertiert die ausgewählte Fahrspur in einen Median und zeigt Optionen dafür an. Medianfarbe - Wählen Sie eine Farbe und Textur für den Median. Median Offset - Passen Sie den Offset des Medians an. Medianlänge - Geben Sie einen Wert für die Länge des Medians ein, oder verwenden Sie die Pfeile. Armlänge - Legen Sie die Länge des Straßenabschnitts fest. Fahrspurbreite - Legen Sie die Fahrspurbreite fest.
Farbe der Linie	Wählen Sie die Linienfarbe aus einer Farbpalette aus.
Straßenfarbe	Zeigen Sie die Straße in Farbe an.
Anzahl der Fahrspuren	(für Kreisverkehr) Hinzufügen von Fahrspuren zu einer Kreisverkehrskreuzung.
Layout	Klicken Sie darauf, um ein Panel mit Optionen zum Hinzufügen oder Entfernen eines Straßenarms zu öffnen. Klicken Sie auf Zurück, um zur Werkzeugleiste zurückzukehren.
Fußgängerüberwege + Haltestangen
	Zebrastreifen sichtbar - Zebrastreifen anzeigen oder ausblenden. Abbiegeinsel - Hinzufügen einer Abbiegespur. Zu den Optionen gehören Versatz, Länge und Breite. Fahrspurbreite - Legen Sie die Fahrspurbreite fest. Stoppleiste - Einblenden oder Ausblenden einer Stopplinie. Zu den Optionen gehören Farbe, Versatz und Breite.
Symbole (Straßenmarkierungen)	Fügen Sie eine oder mehrere Fahrbahnmarkierungen zu einer ausgewählten Fahrspur hinzu. Klicken Sie auf den Dropdown-Pfeil Symbol auswählen, um eine Liste von Symbolen anzuzeigen, und wählen Sie dann ein Symbol aus, um es zu platzieren. Um der Fahrspur ein zusätzliches Symbol hinzuzufügen, heben Sie die Markierung auf, wählen Sie die Fahrspur erneut aus und platzieren Sie ein weiteres Symbol. Passen Sie den Versatz des Symbols durch die Drehung mit den Griffen an, oder verwenden Sie die Einstellungen im Werkzeugbedienfeld. Verwenden Sie die Einstellungen im Werkzeugbedienfeld, um die Größe zu skalieren, oder spiegeln Sie die Werte für das Symbol. Erstellen Sie benutzerdefinierte Schilder, indem Sie Vektorformen zeichnen und im Mehrfachauswahl-Werkzeugbedienfeld die Option Schild erstellen auswählen.

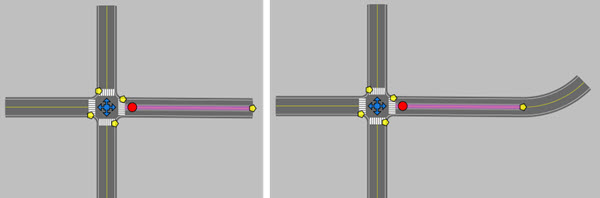

Tangentiale Bogenstraße erstellen	Hinzufügen einer Bogenstraße zu einem ausgewählten Straßenabschnitt. Zusätzliche Konfigurationsdaten für den Bogen werden im Werkzeugfenster angezeigt.

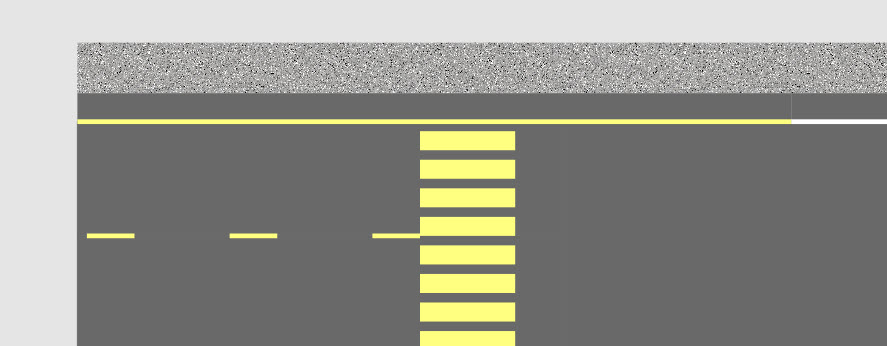

Bürgersteig	Wählen Sie einen Straßenrand aus, um ihn in einen Gehweg umzuwandeln. Bürgersteig sichtbar - Zeigen Sie den Bürgersteig an oder verbergen Sie ihn. Farbe des Gehweges - Wählen Sie eine Farbe für den Gehweg. Sidewalk Width - Passen Sie die Breite des Bürgersteigs an.

Straßenfarbe	Wählen Sie die Füllfarbe aus.
Schicht	Öffnen Sie den Ebenenmanager, um eine vorhandene Ebene auszuwählen oder eine neue Ebene für das Objekt hinzuzufügen.
Farbe der Straße	Zeigen Sie die Straße in Farbe an.
Anzahl der Fahrspuren	(für Kreisverkehr) Hinzufügen von Fahrspuren zu einer Kreisverkehrskreuzung.
Layout	Klicken Sie darauf, um ein Panel mit Optionen zum Hinzufügen oder Entfernen eines Straßenarms zu öffnen. Klicken Sie auf Zurück, um zur Werkzeugleiste zurückzukehren.
Linienfarbe einstellen	Klicken Sie auf , um die Linienfarbe für den gesamten Schnittpunkt aus einer Farbpalette auszuwählen.
Zebrastreifen sichtbar	Einen Zebrastreifen anzeigen oder ausblenden.
Insel umdrehen	Biegen Sie eine Abbiegespur ein oder aus. Die Ein-Position eröffnet Versatz-, Längen- und Breitenoptionen für die Abbiegespur.
Breite der Fahrspur	Fahrbahnbreite einstellen.
Stoppleiste	Eine Stopplinie anzeigen oder ausblenden. Die Ein-Position öffnet Farb-, Offset- und Breitenoptionen.
