Semáforos

Puede replicar una intersección utilizando símbolos de postes, herramientas eléctricas para calles y semáforos animados sincronizados con las rutas de animación. Existen plantillas de semáforos preestablecidas.

Colocar un semáforo en un diagrama:

1. En la cinta de animación, haga clic en la herramienta Semáforo.

2. Haga clic en el lugar de colocación en el diagrama.

3. Orienta el objeto con el cursor del ratón y luego haz clic para colocar el objeto en el dibujo.

4. Utiliza las empuñaduras para colocar el semáforo. Compruebe todos los puntos de vista para asegurarse de su correcta colocación.

5. Configure el semáforo en el panel de herramientas del semáforo.

6. Inserte un poste de la cinta de símbolos, si lo desea.

Panel de herramientas del semáforo

El panel de herramientas del semáforo aparece cuando se selecciona un semáforo.

Color	Elija el color de la carcasa del semáforo en la paleta de colores.
Gestor de capas	Abra el Gestor de Capas para elegir la capa del objeto.
Posición X, Y, Z	Reposicionar el semáforo a lo largo de los ejes.
Ángulo	Ajuste la orientación del semáforo.
ID de sincronización	Seleccione un color e introduzca un número de sincronización para forzar un cambio de color en un punto específico de una animación.
Ajustar el tiempo	Abre un panel en el que se establece la temporización y los patrones de parpadeo de cada luz del semáforo.
Cajas de semáforos avanzados/Estados de los semáforos individuales.	Color - Cambia la carcasa del semáforo. Guardar - Guarda el objeto modificado como una plantilla para su reutilización. Abrir - Abrir una plantilla de estados guardada. Atrás - Vuelve al panel de herramientas. Estados - Se refiere a cada luz del semáforo. Véase el subtema siguiente. Color - Cambia el color de la luz individual. X Y Z - Cambia las coordenadas de la luz individual. Ángulo - Cambia la orientación de la luz individual. Tamaño - Cambia el tamaño de la luz individual. Rectángulo - Cambia la luz de redonda a rectangular. Descripción - Cambia el nombre de la luz individual. Añadir - Añadir otra luz al semáforo. Eliminar - Eliminar una luz del semáforo. Atrás - Vuelve al panel de herramientas.

Configuración de una secuencia de luces

Introduzca las secuencias de semáforos en los campos Inicio y Duración de los Estados Luminosos.

El siguiente gráfico muestra una secuencia verde-amarilla-roja de 2 segundos para cada luz en forma de gráfico. Esta es una buena manera de visualizar la secuencia de luz. (Este gráfico no fue creado en FARO Zone 3D).



El gráfico anterior muestra tres filas de estados, con dos luces apagadas y una encendida.

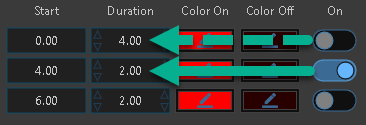

Estado de las luces rojas

Para programar los estados de la luz para que coincidan con el gráfico de arriba: Poner la luz en color apagado para dos estados y en color encendido para el tercero.

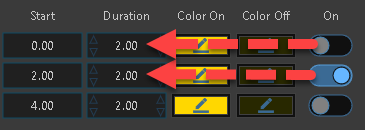

Estado de la luz amarilla

Apagado para el primer estado, encendido para el segundo y apagado para el tercero.

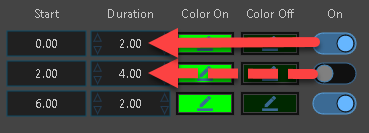

Estado de la luz verde

Encendido para el primer estado y apagado para el segundo y el tercero.
