Bloquear vista de cámara

Utilice Bloquear vista de cámara para congelar una vista de cámara de modo que pueda editar fácilmente aspectos del dibujo mientras la vista de cámara permanece estancada. En este modo, no puede desplazarse, hacer zoom ni desplazarse. Esta función le ayuda a crear su dibujo y animación mientras utiliza una imagen superpuesta (vídeo) de software como Input ACE.

Para bloquear una vista:

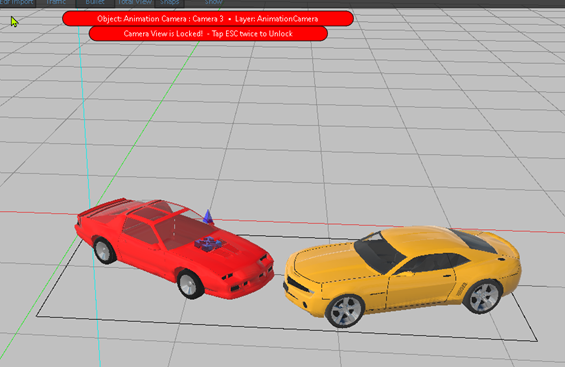

1. El conmutador Bloquear vista de cámara aparece en el panel de herramientas Cámara de animación . Habilite esta opción para bloquear la vista.

2. Para desbloquear la vista, desactive esta opción o pulse la tecla ESC dos veces.

Mientras esta opción está activada, puede cambiar al modo 2D para hacer zoom, desplazarse y ampliar el dibujo para alinear los elementos. Vuelva al modo 3D para ver el dibujo en la vista bloqueada.

Superposición de un vídeo con el sistema de bloqueo de cámara

En FARO Zone 3D, puede alinear objetos 3D con una nube de puntos en un punto de vista fijo con la ayuda de una superposición de vídeo semitransparente en el mismo punto de vista fijo. La superposición de video se habilita desde un programa fuera de FARO Zone.

Para superponer un vídeo con el sistema de bloqueo de la cámara:

1. Importe una nube de puntos desde un escaneo FARO Focus o desde otra fuente.

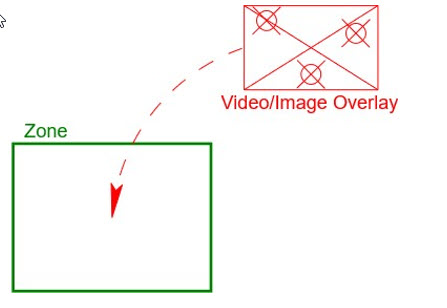

2. Coloque el vídeo de superposición (de un programa de superposición como InputACE) sobre la pantalla de Zone 3D.


   El vídeo de la superposición debe ser semitransparente, de modo que el vídeo y el diagrama con la nube de puntos sean visibles.

3. Alinea la vista con FARO Zone 3D el vídeo.

4. Habilite Bloquear vista de cámara.

5. Coloque y alinee los modelos FARO Zone 3D para que coincidan con las imágenes de vídeo en diferentes fotogramas.

Superposición de imágenes de video
Bloqueo de cámara desactivado

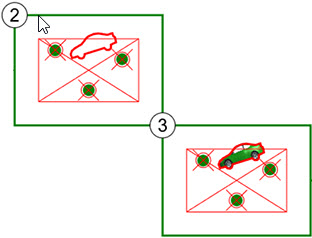

	Alinee los puntos/aristas en el overaly con los mismos puntos/aristas en la nube de puntos. Está alineando la imagen con elementos fijos en la nube de puntos. Alinee modelos 3D con el mismo objeto en la superposición de vídeo en diferentes fotogramas. Esto le permite obtener la posición de un objeto en movimiento en diferentes momentos del video.	La imagen de superposición se alinea con los datos de la nube de puntos. Cuando los objetos de la superposición estén FARO Zone 3D alineados, coloque un modelo de la misma forma y dimensiones en el diagrama y alinee la nube de puntos y la superposición de imágenes.	Al no poder bloquear la cámara, es imposible seleccionar y modificar objetos y mantener la imagen superpuesta alineada con la nube de puntos.
Bloqueo de la cámara activado

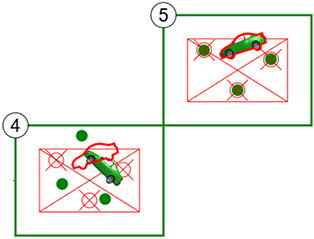

	Alinee los puntos/bordes de la superposición con los mismos puntos/aristas de la nube de puntos.	Cuando los objetos estén alineados en la superposición y FARO Zone 3D, coloque un modelo coincidente en el dibujo y alinéelo con el objeto de la superposición. Puede mover y alinear objetos en la nube de puntos sin preocuparse por el desplazamiento de la vista.	Puede permanecer en la vista fija para editar dentro de otra vista y, a continuación, volver a la vista fija a través del administrador de cámaras. La imagen superpuesta no cambia. Sin embargo, puede cambiar la posición de las vistas de la cámara. Esto le permite ver el diagrama desde diferentes posiciones. La imagen de superposición permanece oculta mientras se realizan cambios fuera de la vista de superposición fija. Puede volver a la cámara fija desde el administrador de cámaras y mostrar la imagen superpuesta para realizar cambios adicionales.
