Tipos de línea

Hay muchos tipos de líneas disponibles para líneas y curvas, y puede personalizarlas con opciones en los paneles de herramientas.

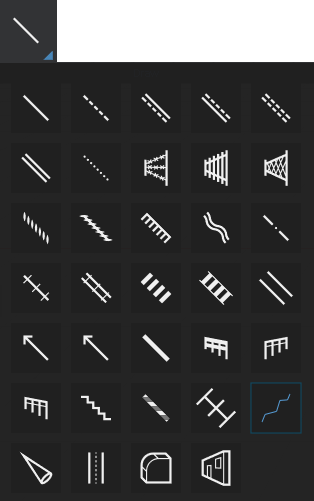

Están disponibles los siguientes tipos de líneas:

Además de los ajustes típicos de las líneas, puede personalizar lo siguiente:

Polilínea	Añade flechas a los extremos de la línea y haz que ésta siga el terreno del diagrama.
Dash	Ajusta la longitud y el espaciado de los guiones, añade flechas a los extremos de las líneas y haz que la línea siga el terreno del diagrama.
DashSólido	Ajusta la longitud y el espaciado de los guiones, añade flechas a los extremos de las líneas y haz que la línea siga el terreno del diagrama.
Sólido Dash	Ajusta la longitud y el espaciado de los guiones, añade flechas a los extremos de las líneas y haz que la línea siga el terreno del diagrama.
Doble raya	Ajusta la longitud y el espaciado de los guiones, añade flechas a los extremos de las líneas y haz que la línea siga el terreno del diagrama.
Doble	Añade flechas a los extremos de la línea y haz que ésta siga el terreno del diagrama.
Línea de puntos	Ajusta el tamaño del punto, el espaciado y el relleno, añade flechas a los extremos de la línea y haz que la línea siga el terreno del diagrama.
Valla de púas	Personalice las características del alambre de púas y del poste de la valla.
Postes para barda	Personalice las características de las tablas y los postes de la valla.
Cercado de cadena	Personalice las características de la cadena de eslabones.
Marca de roce	Personaliza una marca de roce.
Rasguño críticoMarca	Personaliza una marca de roce crítica.
Yaw Mark	Personaliza la marca de guiñada.
Patín	Personalice la anchura y la separación de los patines.
Línea de propiedad	Además de los parámetros típicos de la herramienta de línea, puede personalizar los guiones de la línea de propiedad.
Ferrocarril	Personalice la anchura y el espaciado de las crucetas.
Vía férrea	Personalice la anchura y la separación de las traviesas e incluya los raíles.
Barrera de hormigón	Personalizar las propiedades de relleno de la barrera de hormigón.
Cruce Continental	Personalice las propiedades de espaciado y grosor de los cruces.
Escalera transversal	Personalice las propiedades de relleno para la escalera y la barandilla del paso de peatones.
Norma de cruce de caminos	Personalice las propiedades de relleno de la escalera de cruce.
Línea direccional	Personaliza las flechas de la línea de dirección.
Barandilla Doble	Personalice las características de la barandilla.
Barandilla izquierda	Personaliza las características de la barandilla izquierda.
Barandilla derecha	Personalice las características de la barandilla derecha.
Escaleras	Personalice características como el número de escaleras, los parámetros de los escalones y las barandillas, y otros detalles.
Cono de trayectoria	Personalizar las características de un cono de trayectoria.
Cinta policial	Personaliza las características de apariencia de la cinta policial.
Frenar	Personalice las características de apariencia del bordillo.
Estructura	Personaliza las características de apariencia de la estructura.
