Rectángulo

Para dibujar un rectángulo:

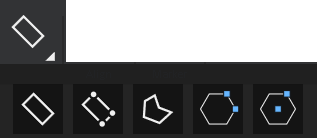

1. En la cinta Dibujar/Editar, haga clic en la flecha desplegable Rectángulo.



2. Seleccione un tipo de rectángulo:

   • Rectángulo de dos clics (Rectángulo [R2]): haga clic en el punto de ubicación de la esquina izquierda del rectángulo y, a continuación, haga clic en el punto de ubicación de la esquina opuesta.

   • Rectángulo de tres clics (rectángulo de 3 puntos [R3]): haz clic en el punto de ubicación de la esquina izquierda del triángulo y, a continuación, arrastra y haz clic en la esquina adyacente. Arrastre el rectángulo hasta la anchura deseada y haga clic en el punto de colocación de la esquina opuesta. Utilice esta opción para dibujar rectángulos que no sean horizontales ni verticales.

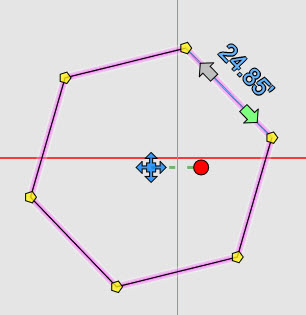

   • Para un polígono, haga clic en el punto de ubicación del borde del polígono, dibuje la forma y, a continuación, haga doble clic para finalizar la forma. Configure las opciones en el panel de herramientas.



   Utilice las herramientas de polígono lateral o central para dibujar un polígono desde el lado o el centro. Puede introducir el número de lados y otros detalles en el Panel de herramientas Polígono.

3. Utilice los pinzamientos para modificar el rectángulo o el polígono, o edite las propiedades del rectángulo en el panel de herramientas.

Panel de la herramienta Rectángulo

Tipo de línea	Seleccione un tipo de línea.
Color de relleno	Seleccione para rellenar el objeto, y elija un color y características de relleno.
Color del contorno	Elija el color y las características para la línea del objeto.
Espesor	Elija el grosor de la línea.
Capa	Elija una capa existente o añada una nueva capa para el objeto.
Opciones de realidad virtual	Seleccione esta opción para mostrar el panel de configuración de VRT.
X,Y, Z ejes	Ajuste la posición del objeto a lo largo de los ejes.
Longitud	Ajuste la longitud del objeto.
Anchura	Ajuste la anchura del objeto.
Altura	En el modo 3D, añada un muro 3D al objeto.
Área	Muestra la medida del área del objeto. No se puede editar este valor.
Rotación	Ajuste la rotación del objeto.



Panel de herramientas Polígono

Color de relleno	Seleccione para rellenar el objeto, y elija un color y características de relleno.
Color y material	Elija el color y las características del contorno del objeto. También puede seleccionar una textura.
Espesor	Elija el grosor de la línea.
Capa	Elija una capa existente o añada una nueva capa para el objeto.
# Guarniciones	Especifique el número de lados del polígono.
Radio	Ajuste la longitud del objeto.
Longitud lateral	Ajuste la anchura del objeto.
Yaw	Ajuste la guiñada (rotaciones del objeto.
Llenar	Elija un color de relleno de la paleta. Si desea seleccionar una textura, utilice el botón Color de relleno .
Esquema	Elija un color de contorno para el objeto.
Transparencia	Ajusta la transparencia.
Convertir a polilínea	Convierta el objeto en una línea continua. Puede modificar la línea en cada punto de nodo.
