CDT (Coordinate Data Table)

Utilice Coordinate Data Table (CD) para importar medidas como puntos en el dibujo. Convierte Coordinate Data Table los datos de medición del mundo real en puntos, líneas y etiquetas de puntos que se pueden colocar en el dibujo.

Puede recopilar datos de medición de las estaciones totales láser y exportarlos en formato ASCII que puede importar en la Tabla de Datos de Coordenadas. También puede introducir los datos manualmente.

Para utilizar el Coordinate Data Table:

Abra el Coordinate Data Table de una de las siguientes maneras:
- Escribe el comando de acceso directo de dos letras, CD.
- Seleccione CDT en la página de inicio.
- Seleccione CDT en la pestaña Inicio .
Seleccione uno de los Coordinate Data Table Modos.
Introduzca los datos, o importe los datos seleccionando Abrir y luego seleccionando el archivo de datos ASCII.
Haga clic en Normalizar para acercar el grupo de puntos al origen. Utilice esta opción cuando los datos totales de la estación se hayan recopilado con grados muy variables de desplazamientos.

Cuando esté en el modo de Formato, asegúrese de seleccionar el formato de datos correcto antes de importar los datos.

Utilice las opciones del menú para realizar otras acciones:

Imprimir informe: Abre la ventana de vista previa de impresión.

Normalizar Puntos: Mueve la referencia (eje/origen) al primer punto. Esta opción es útil cuando los datos de la estación total se recogieron con un desplazamiento extremo establecido por el usuario.
Abrir FARO SCENE DXF: - Abre un FARO SCENE DXF.
Importar puntos DWG/DWF: - Importar un archivo DXF en la CDT (Tabla de Datos de Coordenadas) y añadir etiquetas y geometría a capas separadas. Puede mostrar u ocultar los números de punto, las descripciones y el trabajo de línea, y editar los tamaños de texto de las etiquetas globales.
Seleccionar <> Puntos - Selecciona todos los puntos de la lista.
Selector de puntos por descripción: seleccione todos los puntos o los puntos que incluyen descripciones.
Mostrar|Ocultar Puntos Seleccionados - Muestra u oculta los puntos seleccionados.
Mostrar|Ocultar todos los puntos - Mostrar u ocultar todos los puntos.
Borrar puntos - Borra todos los puntos seleccionados.

El eje X,Y relativo a los datos de puntos se muestra con datos de puntos y trabajo de líneas. Utilice las siguientes herramientas para realizar los ajustes necesarios en el área de dibujo.

Mostrar eje	Muestra el eje y el punto de referencia 0,0.
CDT Auto Line Work	Conecte automáticamente las líneas entre puntos con descripciones comunes. Se pueden modificar las líneas después de colocarlas en el diagrama, y son independientes de los datos de los puntos.
Ampliar todo	Amplía todos los puntos.
Acercar/ Alejar el zoom	Amplíe o reduzca el área en el centro del área de dibujo.
Más 90	Gira los puntos 90 grados.
Aumentar el texto/reducir el texto	Aumenta o disminuye el tamaño del texto de la etiqueta de puntos.
Aumentar/disminuir el tamaño del punto	Aumenta o disminuye el tamaño de todos los puntos.

Haga clic en Guardar para guardar las actualizaciones en su archivo de datos. Si guarda los datos en los formatos de línea base o triangulación, el software cambia al modo correcto (línea base o triangulación) cuando se vuelve a abrir el archivo en la tabla.
Haga clic en Colocar para colocar los datos en el dibujo.

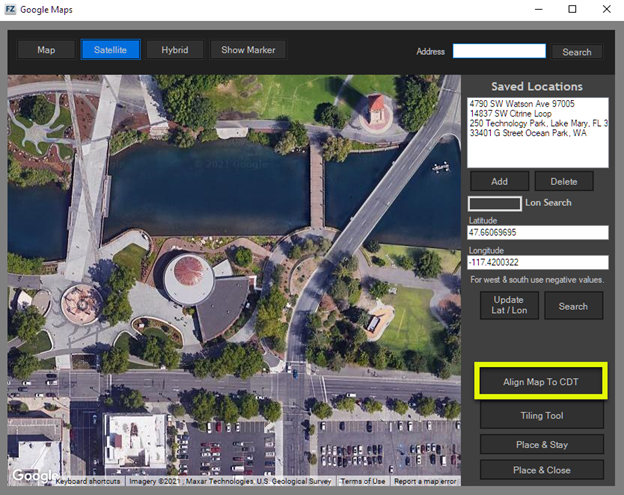

Para alinear los datos con un mapa, abra el mapa de Google desde Inicio > Satélite y haga clic en Alinear mapa con CDT.

Coordinate Data Table Modos

Seleccione el modo que mejor represente sus datos.

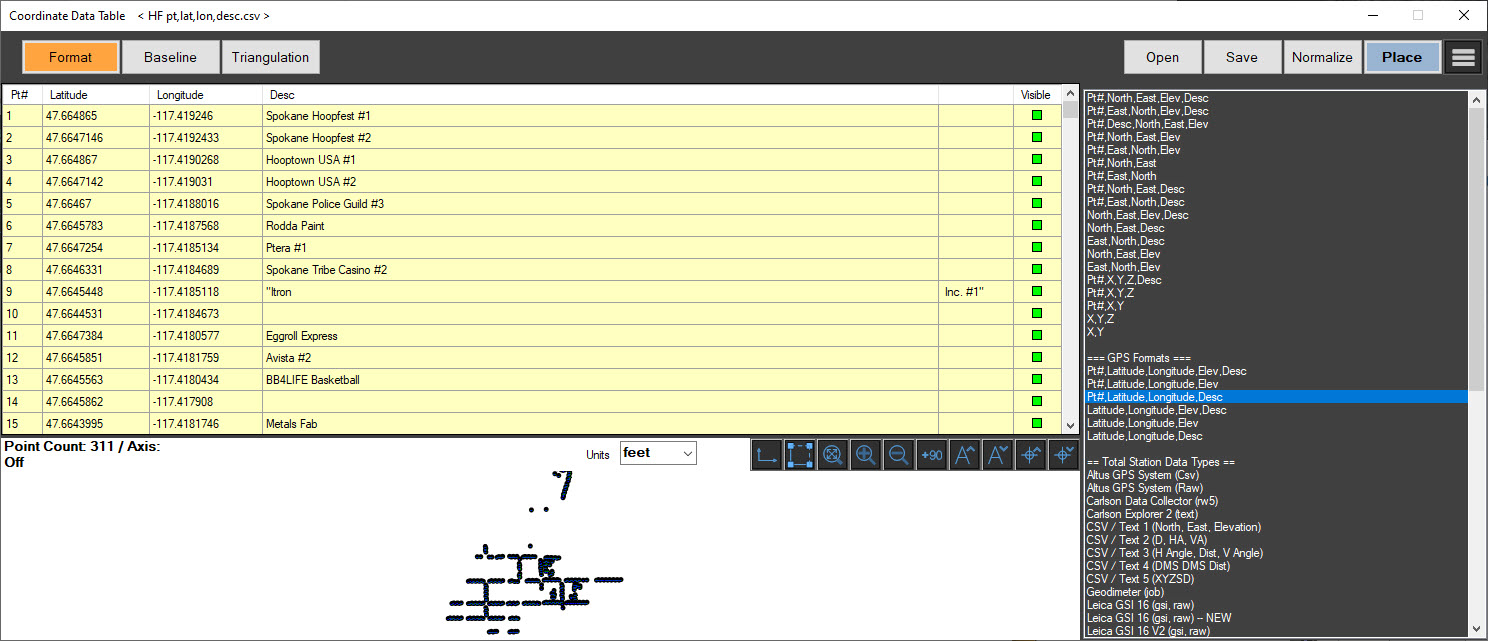

Modo de formato

Seleccione el tipo de datos en la lista de la derecha. Observe que las columnas cambian según el tipo de formato de datos que seleccione. Si tiene los datos en un archivo ASCII, seleccione Abrir para importarlos.

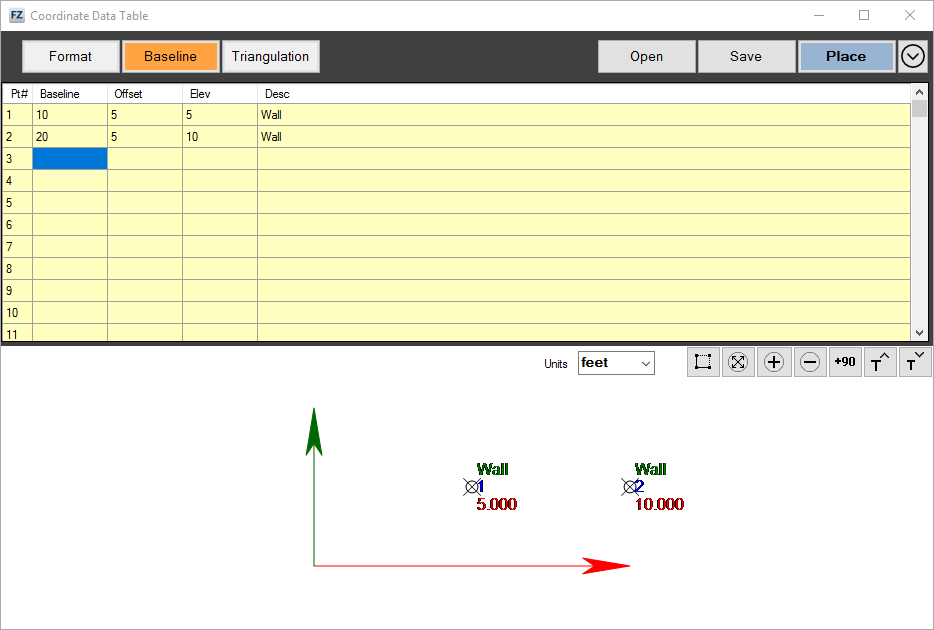

Modo de línea de base

Añade medidas introduciendo valores de distancia. Por ejemplo, puede introducir valores para una pared, junto con un desplazamiento como una medida perpendicular a la pared.

Modo de triangulación

Cree mediciones de triangulación introduciendo las distancias desde dos puntos de control. La intersección entre las distancias es la ubicación del punto.

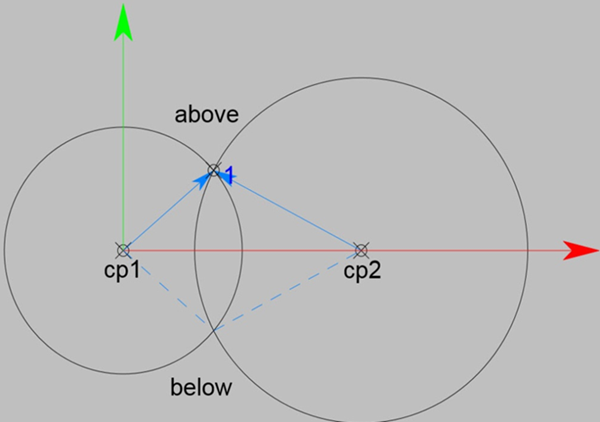

Por ejemplo, si se dibujan círculos a partir de dos puntos de control y la distancia es el radio del círculo. Los dos círculos, uno desde cada punto de control, se cruzarán en dos puntos. Elija el punto correcto - por encima o por debajo de la línea - que se encuentra entre los puntos de control.

Introduzca los datos de los siguientes campos:

Dist. 1	Distancia del punto de control 1. Esta distancia debe ser lo suficientemente larga como para intersecarse con la distancia del punto de control 2.
Dist. 2	Distancia del punto de control 2. Esta distancia debe ser lo suficientemente larga como para intersecarse con la distancia del punto de control 1.
Por encima/por debajo	Puede introducir valores de elevación para elevaciones Z positivas o negativas. Los datos de elevación son opcionales.
Elevación	Puede introducir valores para elevaciones Z positivas o negativas. Los datos de elevación son opcionales.
Descripción	Puede introducir descripciones para obtener puntos. Las descripciones duplicadas pueden conectarse con el comando de trabajo de línea automático. Las descripciones son opcionales.

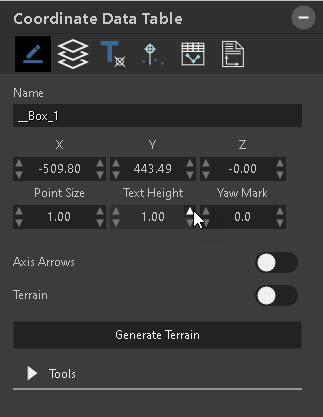

Coordinate Data Table Panel de herramientas

Después de colocar los datos en el dibujo y seleccionar los datos (eje), aparece el panel de la herramienta Tabla de datos de coordenadas.

Panel de color	Abre la paleta de colores para la selección de colores. Elija los colores básicos o haga clic en Definir colores del cliente para crear colores.
Panel de capas	Asigna los datos a una capa. Las opciones son: Despliegue decapas Elija uno de los siguientes: Registro de puntos - Seleccione para utilizar un registro de puntos. Capa de carretera - Seleccione para utilizar una capa de carretera.
Estilo de visualización	Abre el panel Texto, que incluye las siguientes opciones: Paleta de colores - Abre la paleta de colores para la selección de colores. Atrás - Haga clic para volver al panel de inicio. Estilo del punto - Seleccione el estilo del punto mostrado. Valores detamaño, altura y longitud - Utilice la entrada directa o las flechas del dial para cambiar los valores del tamaño del punto, la altura del texto, la longitud del eje y la altura. Visualización de la etiqueta del punto - Elija si desea mostrar la descripción, los números de los puntos y la elevación del punto. Seleccione el color de la etiqueta individual. Puedes inclinar el texto en un ángulo de 45 grados.
Modo de encuesta virtual	Abre el modo de encuesta virtual para planear puntos individuales.
Abrir la tabla de datos de coordenadas	Vuelve a abrir el Coordinate Data Tablearchivo .
Informe	Abre el diálogo de impresión que permite crear e imprimir informes.
Nombre	Muestra el nombre de la tabla de datos de coordenadas. Puedes editar el nombre.
Valores X, Y, Z	Muestra los valores X, Y, Z, que se pueden modificar introduciendo valores o utilizando las flechas del dial.
Tamaño del punto	Establece el tamaño del punto que se muestra en el diagrama.
Altura del texto	Establece la altura del texto que se muestra en el diagrama.
Rotación	Establece la rotación del eje y los datos del diagrama. Esto también puede hacerse utilizando las flechas del dial de los datos seleccionados.
Flechas del eje	Mostrar u ocultar las cabezas de flecha.
Terreno	Permitir que el eje se adapte al terreno. Pulse Generar terreno para añadir terreno a los puntos.
Herramientas	Despliegue Herramientas para acceder a lo siguiente: Fusionar CDT - Fusiona dos tablas de coordenadas de una escena. El software interpola los puntos comunes para alinear los datos. Esta funcionalidad se utiliza habitualmente para la reconstrucción de accidentes. Normalizar puntos - Acercar los puntos al origen. Estilo de visualización - Ajuste las opciones de visualización de los puntos incluidos en el CDT. Modo de encuesta virtual - Abre el modo de encuesta virtual. Abrir tabla de datos de coordenadas - Vuelve a abrir la tabla de datos de coordenadas. Informe - Abre el diálogo de impresión que contiene información sobre el informe CDT.

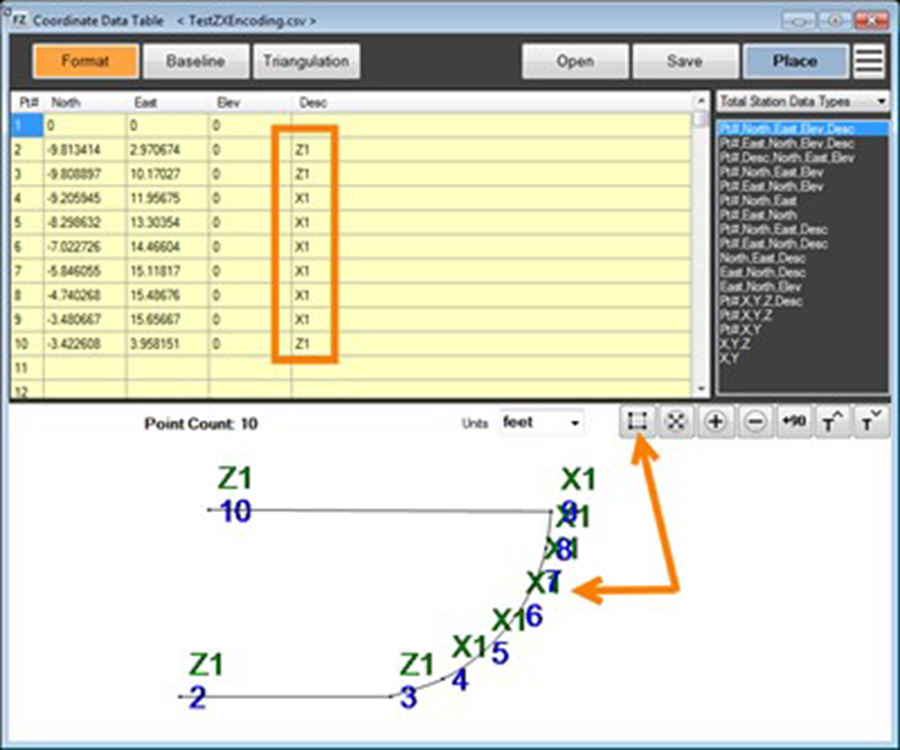

Codificación ZX

La codificación ZX se activa en la herramienta CDT cuando se añade trabajo de línea a un archivo de datos de coordenadas importado con codificación ZX.

Abrir o importar un archivo de datos de coordenadas con codificación ZX.
Haga clic en el comando de trabajo en línea . Las líneas, las líneas continuas y las curvas se crean automáticamente a partir de los puntos codificados.

Haga clic en Colocar para insertar los datos en la escena.
