Ángulo dimensional [DA]

Puede medir un ángulo en un plano, o ajustar el ángulo a puntos 3D para mostrarlo en 3D.

Para medir el ángulo de un objeto:

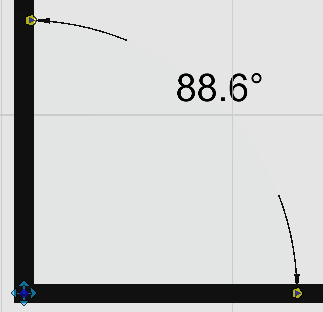

1. En la cinta de inicio, haga clic en el desplegable Dimensión y seleccione Dimensión de ángulo. Se muestra un contorno de ángulo en el cursor.

2. Haga clic en el vértice del ángulo a acotar.

3. Ajustar a un plano o punto 3D para anclar un brazo del ángulo.

4. Ajusta a un plano o a un punto 3D para anclar el otro brazo del ángulo.



5. Utilice las empuñaduras o el panel de herramientas para realizar los ajustes.

6. Realice ajustes adicionales en el panel de la herramienta Ángulo de cota.

Panel de herramientas del ángulo de la cota

Ángulo	Introduzca la dimensión del ángulo (en grados) o utilice los controles del dial para aumentar/disminuir el valor.
Espesor	Introduzca las dimensiones o utilice los controles del dial para aumentar/disminuir el grosor de las líneas del ángulo.
Tamaño del texto	Introduzca las dimensiones o utilice los controles del dial para aumentar/disminuir el tamaño del texto.
Elevación	Introduzca las dimensiones o utilice los controles del dial para aumentar/disminuir la elevación (eje Z) del ángulo.
Guías	Mostrar u ocultar la guía de ángulos.
Utilizar el ángulo grande	Mostrar u ocultar el ángulo grande.
Tamaño automático del texto	Correlaciona automáticamente el tamaño del texto con el tamaño del ángulo.
Texto de cara al público	Ajusta la orientación del texto.
Mostrar flechas	Mostrar u ocultar las flechas.

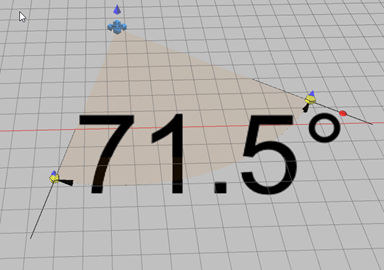

Llenar	Rellena el interior del ángulo con un color de relleno. Seleccione el color con la paleta de colores.
Transparencia	Ajuste la transparencia del color de relleno. Esta opción es útil si el ángulo está colocado en una capa por encima de un objeto que necesita ver.
Mostrar puntos	Abre un panel de gráfico de puntos que le permite ver y editar cada punto dimensional. Puede ajustar la posición del ángulo, junto con los puntos de inicio y final de las líneas del ángulo.



Color de relleno		Establezca el color de relleno para el interior del ángulo de cota.
Color		Seleccione el color de las líneas.
Espesor		Introduzca las dimensiones o utilice los controles del dial para aumentar/disminuir el grosor de la línea.
Capas		Agregue el objeto a una nueva capa.
Restablecer		Restablezca la herramienta a su configuración predeterminada.
Cota de ángulo de dibujo
Ángulo de atenuación		Introduzca la dimensión del ángulo (en grados) o utilice los controles del dial para aumentar/disminuir el valor.
Tamaño automático del texto		Deshabilite para ingresar las dimensiones o use los controles de dial para aumentar/disminuir el tamaño del texto. Habilite esta opción para que el texto se ajuste automáticamente al ángulo de dimensión.
Texto
	Establecer relleno de texto	Añada espacio alrededor del texto de la línea de cota.
	Texto de cara al público	Habilite esta opción para que el texto mire hacia la vista de la pantalla y aparezca siempre en las animaciones.
	Crear texto personalizado	Abra un panel que ofrezca muchas opciones de personalización de texto.
Longitud de atenuación 3D		Introduzca las dimensiones o utilice los controles del dial para aumentar/disminuir el tamaño de la línea.
Elevación (Z)		Introduzca las cotas o utilice los controles del dial para aumentar/disminuir la elevación (eje Z) de la línea.
Flechas
	Mostrar flechas	Mostrar u ocultar las flechas.
	Establecer el tamaño de la flecha	Introduzca las dimensiones o utilice los controles del dial para aumentar/disminuir el tamaño de las flechas.
	Flechas exteriores	Invierte la dirección de las flechas.

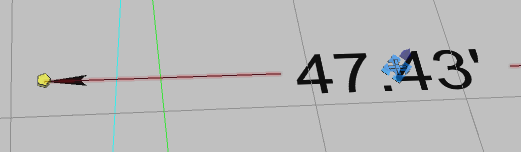

	Flechas planas	Cambie el estilo de flecha.
Mostrar
	Llenar	Establezca el color de relleno para el interior del ángulo de cota.
	Color	Seleccione el color de relleno.
	Mostrar guías	Muestre las guías desde la esquina del ángulo de cota.
	Utilizar el ángulo grande	Mida los puntos exteriores del ángulo de cota.
Mostrar puntos		Abre un panel de gráfico de puntos que le permite ver y editar cada punto. Puede ajustar los puntos inicial y final de la línea en cada eje, y puede editar la longitud y el ángulo de la línea.
