FotoPoints Pautas y consejos

Videos para teléfonos móviles

Siga estas pautas para capturar video que generará la mejor nube de puntos a partir de FotoPoints.

Sostenga el teléfono en posición horizontal.

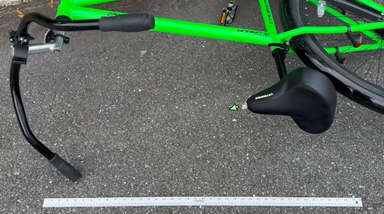

Coloque una barra de escala en el fondo, si es posible.
Captura el video como si estuvieras pintando una cúpula alrededor del objeto. Comience sosteniendo la cámara sobre el objeto y luego desplácese hacia abajo a medida que rodea el objeto. Camina despacio.
Mantenga la cámara a una distancia de entre 1 y 4 metros (3 a 12 pies) del objeto. Los mejores resultados suelen ser de 3 a 4 pies. Acercar la cámara no da como resultado más detalles en la nube de puntos.
Si su teléfono le permite configurar los ajustes de video, configure el modo de captura en HD 60 fps a 4K.
No utilice el zoom. El valor de zoom debe permanecer en 1,0.
Evite grabar videos bajo la luz solar directa. Si necesita escanear al aire libre, espere a que haya un día nublado y planee escanear durante la mañana o al final de la tarde, cuando el sol está más bajo en el cielo.
Evite grabar vídeos de objetos con iluminación que provoquen reflejos en la superficie del objeto objetivo.
Captura los mismos objetos desde varios ángulos (paralaje). Muévete alrededor del objeto. Pararse en un lugar y desplazar/rotar el teléfono dará como resultado una nube de puntos incompleta.
Si está capturando video en interiores, tenga cuidado con el resplandor de las ventanas. Además, trate de evitar capturar video en habitaciones que tengan paredes con mucha textura.
Camine lentamente y evite los movimientos rápidos y bruscos. Se recomienda un cardán. Evite grandes rotaciones de izquierda a derecha con la cámara.
Para espacios pequeños, intente usar una lente gran angular en su teléfono.

La lente ultra gran angular tiene una distancia focal diferente a la lente gran angular principal, debe agregar un nuevo dispositivo personalizado para esta lente. Recuerda que también tendrás que hacer una foto de referencia con el objetivo gran angular.

Después de comenzar a capturar video con la lente ultra gran angular, asegúrese de que el nivel de zoom no cambie. Los usuarios de iPhone deben hacer lo siguiente: sostengan el dedo en la pantalla del objeto en el que desean que se enfoque la cámara. Esto activa el bloqueo AE (exposición automática) y AF (enfoque automático) para la cámara. Verás un rectángulo amarillo parpadeando y, una vez que el enfoque esté fijo, verás el mensaje "Bloqueo AE/AF".

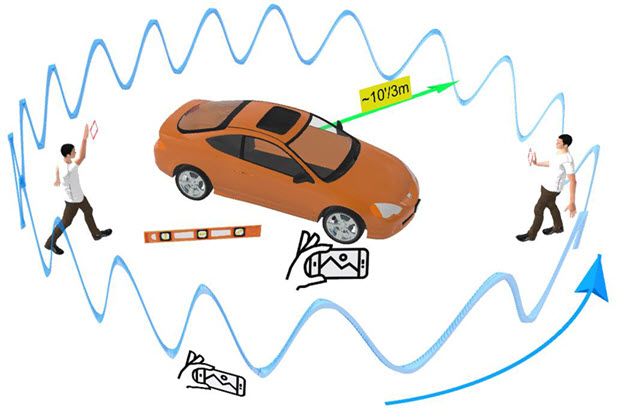

Filmación de vehículos

Evite filmar vehículos bajo la luz solar directa.
Usa una barra de escala.
Camine alrededor del vehículo lentamente, filmando de arriba a abajo.

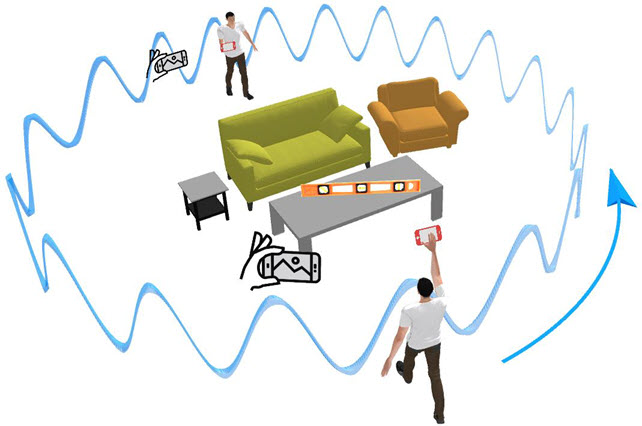

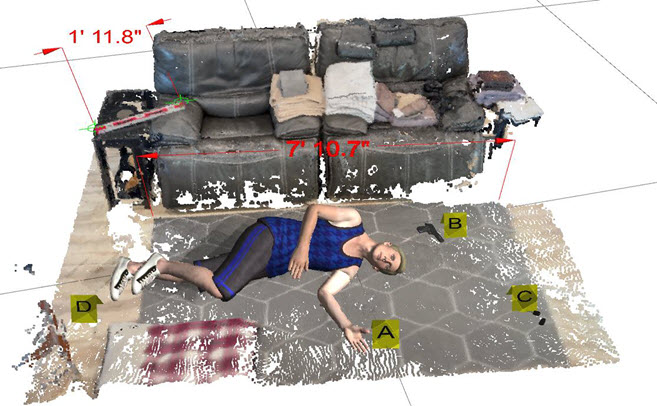

Captura de vídeo en salas

Debido a la iluminación, el diseño de la habitación, la textura de la pared, etc., es posible que deba probar diferentes métodos para grabar la habitación.

Use una barra de escala, si es posible.
Camine lentamente alrededor del vehículo filmando arriba y abajo.
Sostenga el teléfono en alto, con la cámara apuntando hacia abajo.
Sostenga el teléfono bajo, apuntando la cámara hacia los objetos.

Si está capturando video en una habitación con ventanas, cierre las persianas para reducir el deslumbramiento, la iluminación inconsistente, etc.

Si está capturando video contra una pared, encierre en un círculo al sujeto mientras filma.

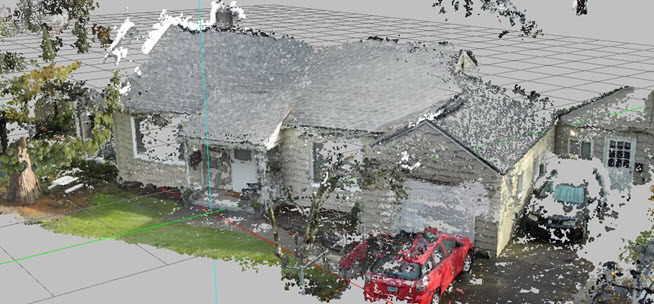

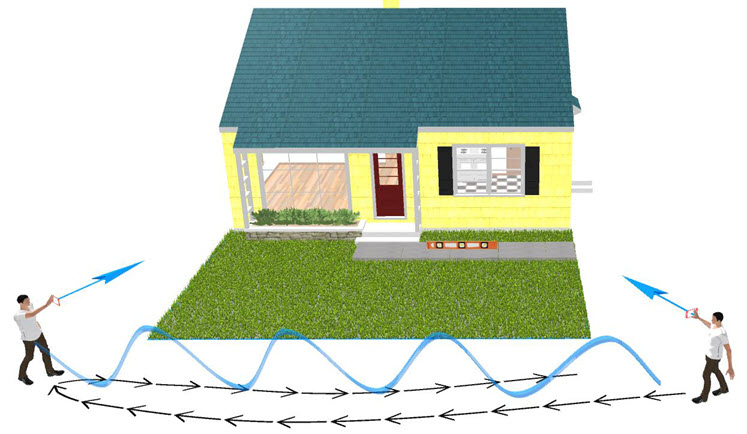

Captura de vídeo de la fachada de un edificio

Capture video desde un lado de la casa a ~ 30' de distancia con la cámara a ~ 45 °.
Repita en la dirección opuesta.
Capture el video a diferentes elevaciones.

Cámaras

Puede capturar fotos adecuadas con los siguientes tipos de cámaras:

DSLR

La mayoría de las cámaras DSLR más nuevas (con lentes de calidad normal/alta) pueden proporcionar imágenes suficientes para la fotogrametría. A continuación se muestran las prácticas recomendadas para el uso de cámaras DSLR para capturar imágenes para FotoPoints.

Toma muchas fotos

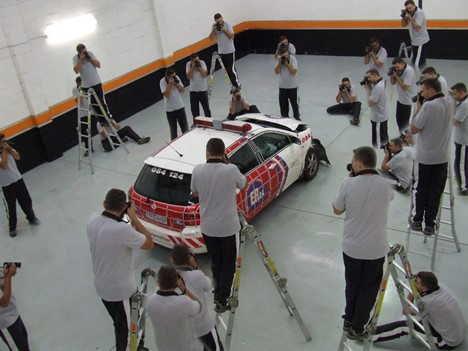

Capture imágenes de la misma característica desde múltiples ángulos y diferentes alturas (alto, medio, bajo). Cuantas más fotos, mejor.

Las fotos deben ser claras

Maximiza la profundidad de campo. Toda la imagen debe ser lo más nítida posible. Las fotos con poca profundidad de campo con efectos suaves son agradables a la vista, pero prohíben que el software de fotogrametría identifique las características. Utilice ajustes de f-stop más altos cuando sea posible.

Usa la iluminación adecuada

La iluminación uniforme y plana funciona mejor. Trate de tomar fotos en condiciones nubladas, temprano en la mañana o al final de la tarde. Evite la luz solar intensa y directa y no use flash. La fotogrametría no puede procesar eficazmente las fotos con sombras o reflejos excesivos.

Otros consejos:

Utilice los ajustes de cámara coherentes (número f, distancia focal, etc.) para todas las fotos de un conjunto.
No utilices el zoom digital u óptico.
Utilice únicamente el enfoque automático para la primera imagen. Utilice la misma distancia de enfoque para todas las imágenes de un conjunto.
Utilice un objetivo gran angular (de 20 mm a 24 mm o más ancho). Las fotos deben superponerse, lo cual es más fácil de lograr con una lente gran angular.
Aumente o disminuya el ajuste de exposición de su cámara para compensar la subexposición o la sobreexposición. Baje la configuración cuando la foto esté sobreexpuesta, aumente la exposición cuando la imagen esté subexpuesta.

Zángano

Al igual que con otras cámaras, los mejores resultados se logran con muchas fotos capturadas desde múltiples ángulos.

Otros factores importantes incluyen:

Altura : el dron debe capturar las fotos a una altitud adecuada para capturar todos los detalles del sujeto, sin volar tan alto que las fotos no sean claras o incluyan datos erróneos.

Velocidad - Es importante capturar las imágenes con el dron a una velocidad constante.

Imágenes superpuestas : muchas imágenes que se superponen pueden parecer redundantes, pero son necesarias para combinar los datos para crear una nube de puntos completa y detallada. La mayoría de las nubes de puntos de calidad requieren una superposición de imágenes de al menos el 70%. Dependiendo del sujeto, es posible que se requiera más superposición.

Ángulos : las fotos capturadas desde varios ángulos deben proporcionar los detalles necesarios para ver la nube de puntos desde todos los ángulos.

Fotos claras : el dron debe permanecer estable durante el vuelo para capturar las fotos más claras. Trate de evitar capturar fotos en condiciones de viento. Dependiendo de su dron, puede haber otros factores (configuración, etc.) que puede usar para ayudar a mantener su dron estable.

Si es posible, es posible que desee probar algunas pruebas para asegurarse de que su velocidad, altitud e iluminación permitan que el dron capture imágenes de calidad.

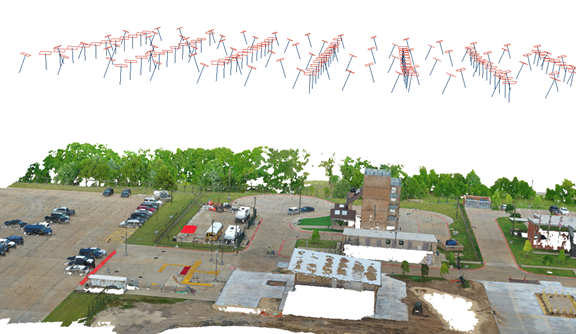

Acerca de Nadir Images

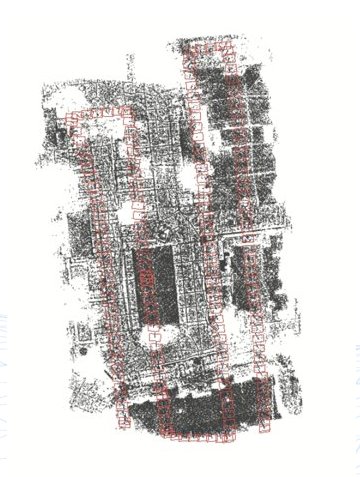

Debe tener cuidado al usar imágenes de drones en las que la lente está orientada perpendicularmente al suelo (imágenes Nadir).

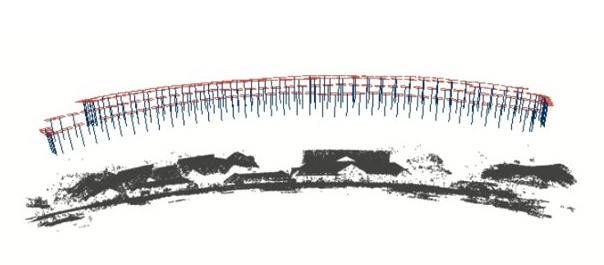

Estas imágenes distorsionan los detalles de la nube de puntos y dan como resultado un efecto de curvatura cuando se visualiza la nube de puntos desde otros ángulos.

Para obtener los mejores resultados, utilice una combinación de imágenes nadir (verticales) y oblicuas.

Teléfono móvil

Puedes utilizar otras cámaras como cámaras móviles y cámaras de apuntar y disparar, pero no son ideales para la fotogrametría. Las cámaras de los teléfonos móviles tienen sensores más pequeños y lentes de menor calidad (hechos de plástico y no de vidrio). La mayoría de los teléfonos utilizan software de posprocesamiento para mejorar las fotos. Una foto que se ve de alta calidad después de la aplicación de filtros y efectos puede seguir careciendo de los elementos necesarios para las operaciones de fotogrametría.

Aunque las cámaras de los teléfonos móviles no se recomiendan para la fotogrametría, puede crear mediciones en 3D y generar nubes de puntos con ellas. Si no tienes otra alternativa, sigue las directrices fotográficas que se indican para otros tipos de cámaras. Con un poco de práctica, es posible crear nubes de puntos usando fotos de su teléfono.

Estos son algunos consejos para capturar nubes de puntos con teléfonos móviles:

Use una aplicación que le permita corregir el ISO, la exposición y otros ajustes para todas las imágenes. No utilices las aplicaciones de cámara predeterminadas, ya que sus ajustes automáticos cambian la exposición entre imágenes y no puedes establecer el enfoque por separado de la exposición.
Capture imágenes en un formato sin comprimir (por ejemplo, TIF) siempre que sea posible.
Use un lente gran angular que no sea ojo de pez.
Al igual que con otros tipos de cámaras, tome abundantes imágenes superpuestas desde todos los ángulos. Toma imágenes del sujeto en un patrón de cúpula.
La iluminación es especialmente importante con las cámaras de los teléfonos. Trate de no disparar bajo la luz solar directa o con iluminación que provoque deslumbramientos y sombras. Captura fotos con iluminación plana y neutra.
Si está tratando de capturar un objeto de color claro con pocas características de superficie (como una pared interior), considere usar una DSLR. Las cámaras DSLR son mejores para capturar imágenes en condiciones de poca luz.
Asegúrese de que el teléfono esté muy quieto mientras captura fotos. Se recomienda un trípode u otro soporte para teléfono fijo.
La iluminación debe ser constante durante todo el proceso de captura de fotos. Si está fotografiando al aire libre, tenga cuidado con los días soleados donde hay muchas nubes y evite tomar imágenes al amanecer o al atardecer. Un día nublado es mejor para tomar imágenes con una iluminación constante.

Entorno fotográfico

Tenga en cuenta lo siguiente al tomar fotos que se convertirán en nubes de puntos.

Fondo : mantenga el fondo simple con obstrucciones mínimas y sin reflejos ni sombreado. Las fotos de arriba hacia abajo son mejores. El fondo debe proporcionar contraste con el sujeto de la foto.

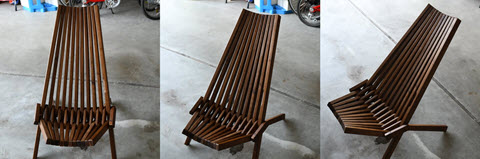

Textura de la superficie : las superficies, los colores y las formas de algunos objetos se fotografían fácilmente, mientras que otros presentan distintos desafíos. Si la superficie del objeto tiene muchos puntos, curvas, etc., tome más fotos para capturar el detalle. Las fotos que incluyen superficies con áreas grandes, planas y uniformes son más difíciles de convertir. Las fotos que contienen objetos con patrones repetitivos como los siguientes pueden ser difíciles de convertir.

Reflectividad : los objetos brillantes, pulidos o reflectantes son más difíciles de convertir porque reflejan la luz en la foto. Problemas similares ocurren con materiales transparentes o translúcidos, ya que la luz pasa a través del material y limita la captura de la superficie del objeto. Estos tipos de objetos incluyen superficies de espejo, vidrio, superficies transparentes y superficies brillantes o metálicas.

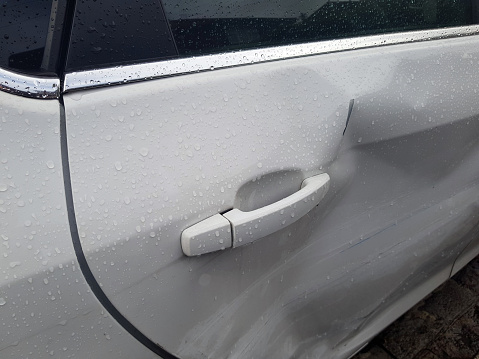

Color : puede fotografiar objetos con superficies de todos los colores, pero los colores claros suelen ser más fáciles de fotografiar. Utilice la iluminación adecuada y los fondos contrastantes para los objetos con superficies negras o muy oscuras. La siguiente foto no se convertiría bien debido a la iluminación y el color.
