Cajas de recorte

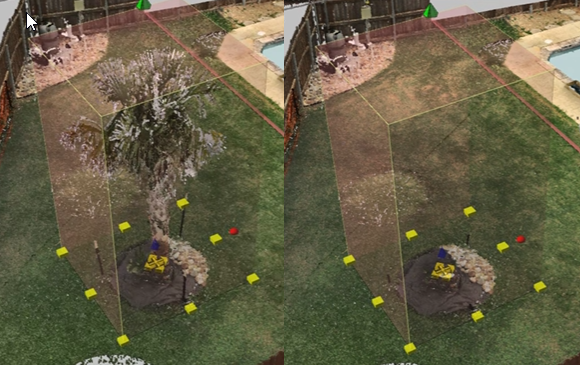

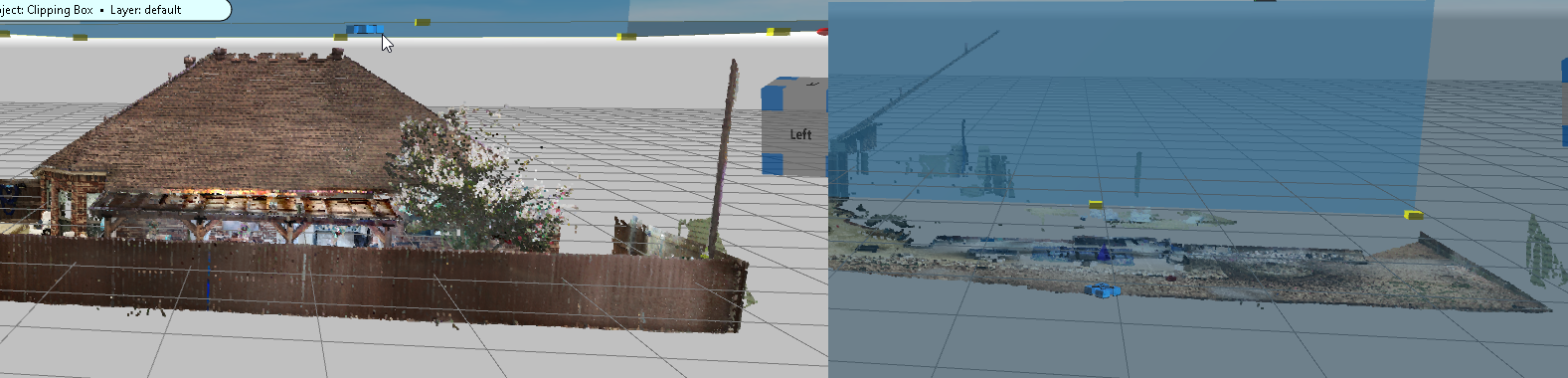

Utilice los cuadros de recorte para ocultar u oscurecer el contenido dentro del cuadro de recorte o de las áreas que rodean el cuadro. Los puntos se ocultan, pero no se eliminan de la nube de puntos. Por ejemplo, puedes ocultar el tejado de un edificio para poder ver el interior desde la vista del tejado, u ocultar las copas de los árboles para mostrar la calle que hay debajo. También puedes ocultar personas u objetos. Puede crear varios cuadros de recorte.



Añadir un cuadro de recorte

Para añadir un cuadro de recorte a la escena de la nube de puntos:

1. Desactiva los snaps.

2. En la cinta Nube de puntos , haga clic en Agregar cuadro. Aparece el panel de herramientas Cuadro de recorte .

3. Haga clic en la nube de puntos para establecer la primera esquina del cuadro de recorte.

4. Haga clic de nuevo para establecer la longitud de la caja.

5. Haga clic de nuevo para establecer el ancho de la caja.

6. Haga clic de nuevo para establecer la altura de la caja.

7. Utilice las pinzas para mover, redimensionar o girar el cuadro de recorte.

8. Modifique el cuadro de recorte en el panel de herramientas Cuadro de recorte .

9. Vea y gestione todos los cuadros de recorte en el Gestor de cuadros de recorte.

Panel de herramientas de la caja de recortes

El panel de herramientas del cuadro de recorte proporciona un control preciso de las propiedades del cuadro de recorte.

Opciones de visualización

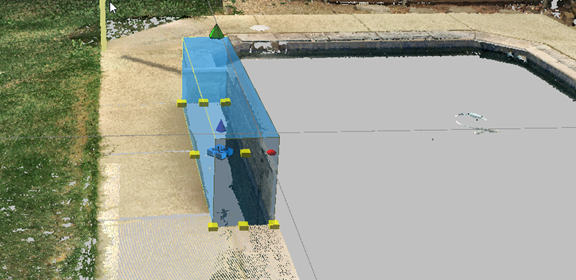

	Ocultar en el interior	Oculte los objetos dentro del cuadro de recorte. Desactiva la opción para ocultar todo lo que esté fuera de la caja.

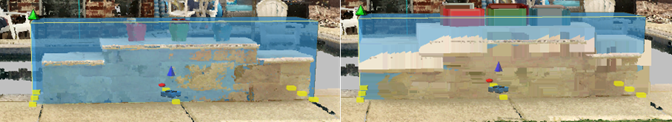

	Obscura en el interior	Pixela los objetos dentro de la caja. Utilice el control deslizante para ajustar la pixelación. Esto se usa a menudo para ocultar cuerpos u otros objetos privados que desea oscurecer.
	Caja Desactivada	Habilite esta opción para deshabilitar los controles Ocultar dentro y Ocultarinterior . Desactivar para reanudar la configuración de Ocultar y Oscurecer.
Coordenadas del cuadro de recorte		Defina el tamaño, la ubicación y las coordenadas de rotación del cuadro de recorte.
Ajustes
	Snap Desactivado	Cuando esta opción está habilitada, el cuadro de recorte no se ajusta a nada. Desactive esta opción para que el cuadro se ajuste a los puntos de la nube de puntos o a los objetos. Habilitar esta opción es útil si la nube está muy por encima del plano del suelo. Desactívelo para ajustar el cuadro de recorte a un objeto o área, como una mesa.
	Esquema	Muestra el contorno del cuadro de recorte, pero oculta el relleno.
	Color	Haga clic para seleccionar un color de cuadro de recorte. Utilice el control deslizante para ajustar la transparencia.
Herramientas
	Seleccione los puntos	Resalte los puntos que se van a utilizar para los modelos de nube de puntos. Esto no es necesario para crear un modelo, pero identifica visualmente los puntos de un modelo potencial.

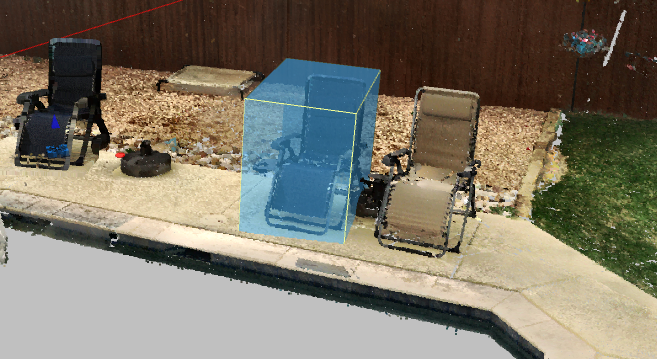

	Crear modelo	Cree un modelo a partir de la nube de puntos que se encuentra dentro del cuadro de recorte. Por ejemplo, puede crear modelos a partir de objetos de la nube de puntos que desee duplicar en el dibujo o utilizar en otros dibujos.

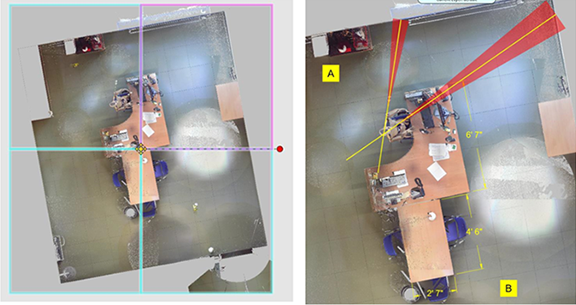

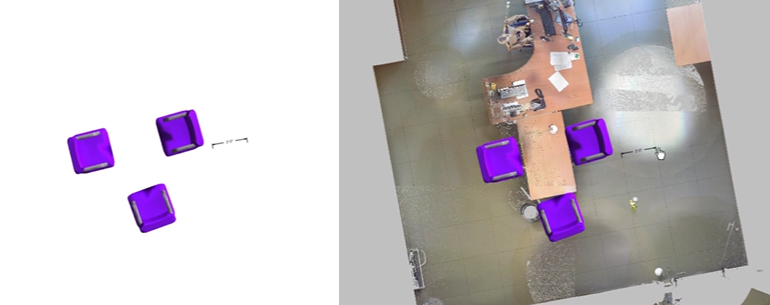

	Crear imagen ortogonal	Utilice un cuadro de recorte para crear una imagen ortogonal de arriba hacia abajo. Estas imágenes se crean con imágenes en mosaico, de alta resolución y a escala. Esto es útil para la creación rápida de diagramas y dimensionamientos en 2D. También puede imprimir imágenes de nubes de puntos en 2D junto con el diagrama. Las ortoimágenes son menos engorrosas de trabajar que las nubes de puntos y pueden ser suficientes para su proyecto. Al crear la imagen ortogonal, se le pedirá que asigne un nombre al proyecto (si aún no lo ha hecho). El software coloca la imagen ortogonal en el plano de tierra, en línea con la nube de puntos. Para ver la imagen, oculte la nube de puntos, seleccione la imagen y, a continuación, mueva la imagen a otra área. Seleccione la imagen ortogonal para ver las teselas. Las imágenes en mosaico se almacenan en la carpeta del proyecto.
Configuración de la visualización de nubes de puntos de vista 2D
Imagen ortogonal basada en la densidad		Cree un contorno de imagen ortogonal de los datos de la nube de puntos en función de la densidad de puntos que están verticalmente en línea. Por ejemplo, las paredes tienen muchos puntos apilados uno encima del otro. Esta herramienta le ayuda a generar un contorno claro de un plano de planta de un edificio o vehículo. Para más información, consulte Creación de una imagen basada en la densidad (orto) a partir de una nube de puntos.

Administrador de cajas de recorte

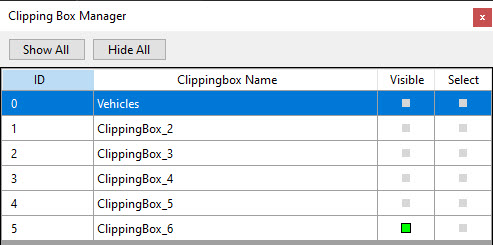

Utilice el Administrador de cuadros de recorte para ver y editar todos los cuadros de recorte del dibujo.

Marque o desmarque Visible para mostrar u ocultar el cuadro de recorte. Utilice Mostrar todo u Ocultar todo para mostrar u ocultar todos los cuadros de recorte.

Haga clic en Seleccionar para mostrar el panel de herramientas de un cuadro de recorte.



Creación de una imagen basada en la densidad (orto) a partir de una nube de puntos

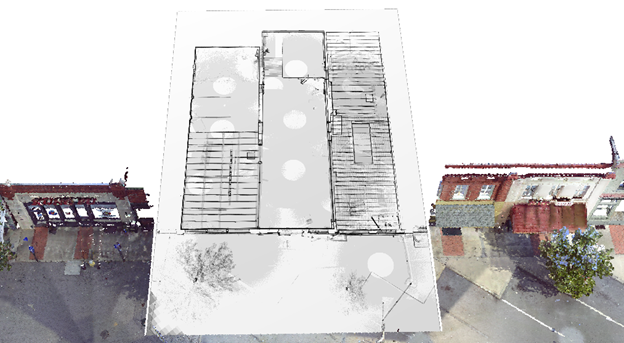

Cree un contorno de imagen ortogonal de los datos de la nube de puntos en función de la densidad de puntos que están en línea verticalmente. Por ejemplo, las paredes tienen muchos puntos apilados uno encima del otro. Esta herramienta genera un contorno claro de un plano de planta de un edificio o de un vehículo.

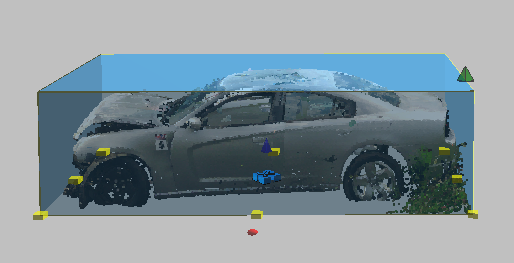

1. Dibuje un cuadro de recorte alrededor de la sección de la nube de puntos para la que desea generar una imagen orto.

1. En el panel de herramientas Cuadro de recorte , establezca Opciones de visualización en Ocultar exterior.

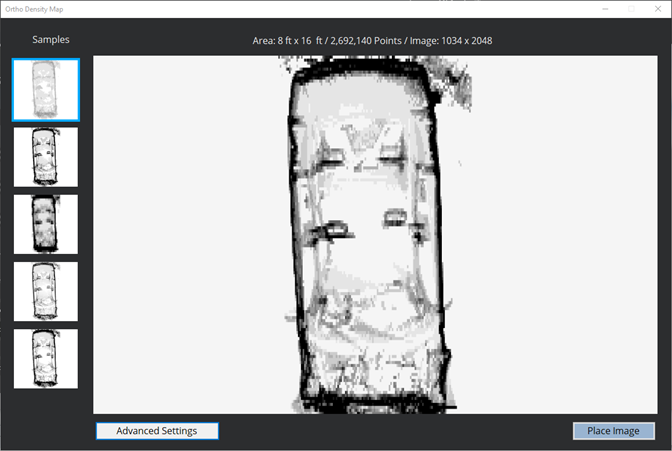

2. En Cuadro de recorte > Herramientas, haga clic en Imagen ortogonal basada en densidad. La imagen se abre en un cuadro de diálogo que incluye opciones para ajustar la imagen.

4. Puede ajustar los siguientes ajustes:



Presets	Haga clic en las flechas izquierda y derecha para elegir los ajustes preestablecidos que le ayudarán a acercarse a la pantalla deseada. Después de seleccionar un ajuste preestablecido, dé tiempo al programa para regenerar la imagen. Cuando encuentre el ajuste preestablecido deseado, puede realizar cambios incrementales con la configuración avanzada, comenzando con Tamaño de bloque.
Tamaño del bloque (pies)	El tamaño del bloque "cuadrado" más pequeño de arriba hacia abajo donde se agruparán / contarán los puntos. Un tamaño más pequeño crea líneas más finas, pero también aumenta el uso de memoria y el tiempo de procesamiento.
Densidad de bloques (min)	Es necesario incluir el número mínimo de puntos en el bloque. Las celdas con menos puntos que este valor se ignorarán. Cuando se utilizan la Altura de Bloque Vertical y la Densidad de Bloque Vertical juntas, se consideran un "filtro fino" y afectan al contraste de la imagen
Altura del bloque vertical (pies)	En cada celda, las "pilas" verticales en los bloques "de arriba hacia abajo" (vista lateral).
Densidad de bloques verticales (min)	El número mínimo de puntos que se van a incluir en un bloque vertical. Las celdas con menos puntos que este valor se ignoran.
Vista previa de la imagen de densidad	Obtenga una vista previa de los resultados en función de la configuración.
Aplicar	Actualice la vista previa de la imagen de densidad después de que se hayan realizado los cambios.
Colocar imagen	Guarde y cargue la imagen ortogonal. Si hace clic en Sí para cargar la imagen, se coloca directamente en la nube de puntos en la ubicación exacta desde la que se generó.
