Velocidad crítica
Para determinar la velocidad a la que un vehículo pierde el control lateral en una curva de la carretera, utilice la guiñada del vehículo.
La calculadora de velocidad crítica utiliza el método de cálculo de puntos de datos absolutos (ADPC) para el análisis. Los cálculos se basan en los valores del arco entre los puntos medidos reales. Estos son los puntos a los que se ajusta la curva cuando se dibuja. La geometría real de la curva se utiliza como referencia, y no para las mediciones, por lo tanto; Cálculo de Punto de Datos Absoluto.
Construye el arco con tres puntos. El primer punto es el punto medido, el siguiente punto se salta y el tercer punto es el punto final. Una ordenada media genera completa el arco. Esto se repite a partir del siguiente punto, en orden, a lo largo de la curva. Siempre hay solapamientos entre los arcos.
La calculadora de velocidad crítica utiliza dos fórmulas para realizar cálculos basados en el valor de la super elevación.
Super Elevación <= 10% Fórmula: S = (3,86 * sqrt(r*(u+e))
Super Elevación > 10% Fórmula: S = (3,86 * sqrt(r*(u+e))) / sqrt(1-u*e)
u = coeficiente de fricción
e = Super Elevación (%)
C = Acorde
m = ordenada media
r = Radio
S = Velocidad
r = C^2/8m + m/2
Para utilizar la calculadora de velocidad crítica:
-
Crea la escena con puntos precisos tomados de la escena. Conecte al menos cinco puntos con una curva continua.
-
Selecciona la línea.
-
En la cinta de herramientas , haga clic en la herramienta Calculadora de velocidad crítica .
-

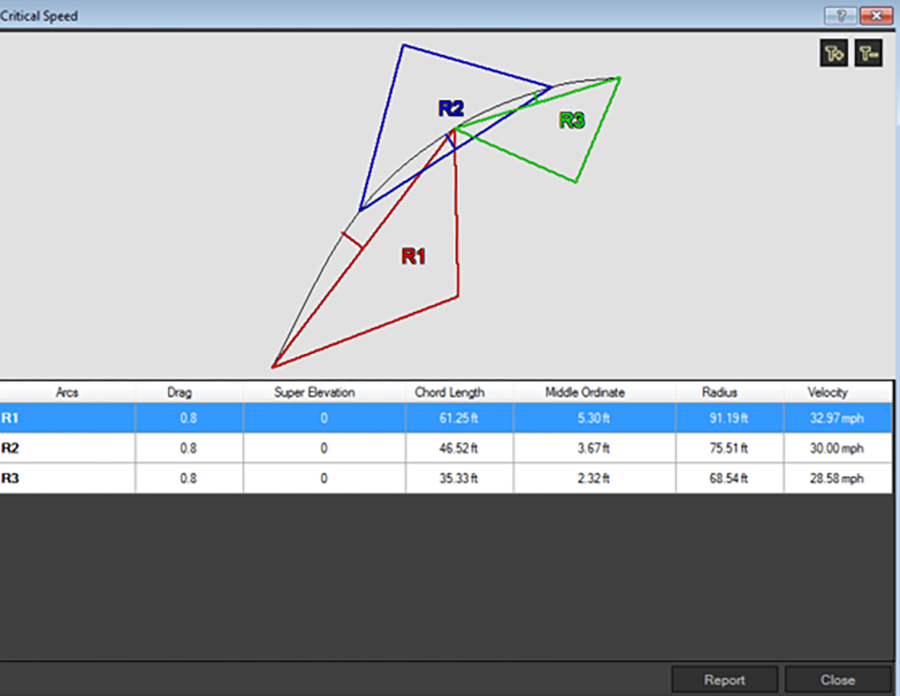

Aparecerá la ventana de velocidad crítica . Super Elevación: Haga clic en una celda de la columna Super Elev % (e) e introduzca un valor porcentual para la super elevación de la carretera. Esto sería un % de pendiente de la sección transversal de la carretera.
-
Ajuste el tamaño de la etiqueta con los comandos T+ y T-.
-
Haga clic en Informe para generar un informe y abrir la ventana de vista previa de impresión.
