Aplicación de especificaciones de la base de datos de especificaciones del vehículo a un modelo

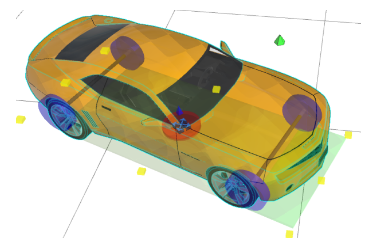

Es posible que algunos modelos que coloque en el dibujo no coincidan con las especificaciones enumeradas en la base de datos de especificaciones del vehículo. Puede utilizar la función Mostrar especificaciones del vehículo para ver la posición de los neumáticos y los ejes, así como el punto del centro de gravedad (COG) del modelo de vehículo en 3D. A continuación, puede ajustar las dimensiones del modelo para que coincidan con los datos contenidos en la base de datos. Puede ajustar manualmente el modelo o hacer que el software lo haga automáticamente.

La base de datos de especificaciones de vehículos incluye datos de la base de datos de especificaciones de vehículos canadienses de automóviles de América del Norte. Desde la base de datos, puede ver detalles sobre las medidas del vehículo seleccionado. La vista de base de datos también incluye un modelo 2D que puede colocar en el diagrama. Puede aplicar las especificaciones de la base de datos a un modelo 3D para mayor precisión.

Para comparar los datos de las especificaciones del vehículo con un modelo

1. Coloque un modelo de vehículo en el dibujo y selecciónelo.

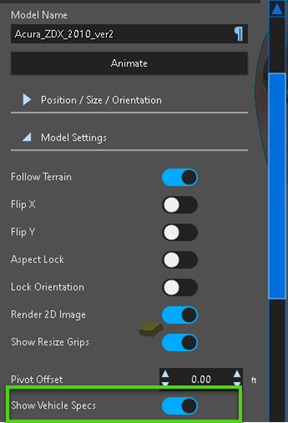

2. En el panel de herramientas Modelo , en el menú desplegable Configuración del modelo , habilite Mostrar especificaciones del vehículo.

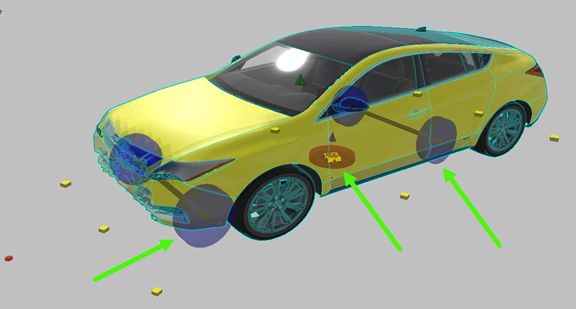

3. Las ruedas y los ejes de la base de datos se muestran en azul, y aparece un disco COG rojo debajo del modelo.

Aplicación de especificaciones de vehículo a un modelo

Puede utilizar los controles del panel de herramientas para ajustar manualmente las dimensiones del modelo para que se ajusten a la distancia entre ejes de las especificaciones del vehículo, o puede hacer que el software lo haga automáticamente.

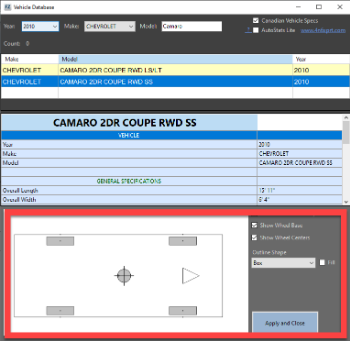

1. Haga clic en Especificaciones del vehículo.

2. Elija el año, la marca y el modelo del vehículo.

3. Elija el modelo correcto de la lista.

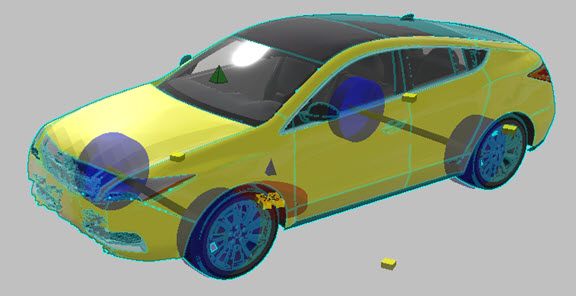

4. Haga clic en Aplicar y cerrar. Las dimensiones del modelo coinciden con las especificaciones del vehículo.
