Congé/Chanfrein (FI)

Utilisez cet outil pour arrondir les angles (fillet) ou biseauter avec une ligne (chanfrein). Suivez les étapes ci-dessous pour réaliser un congé ou un chanfrein sur un coin dessiné.

1. Dans le ruban Dessiner/Modifier, cliquez sur Raccord ou appuyez sur FI.

2. Sélectionnez un point sur un côté de l'angle souhaité où vous voulez que le congé ou le chanfrein commence.

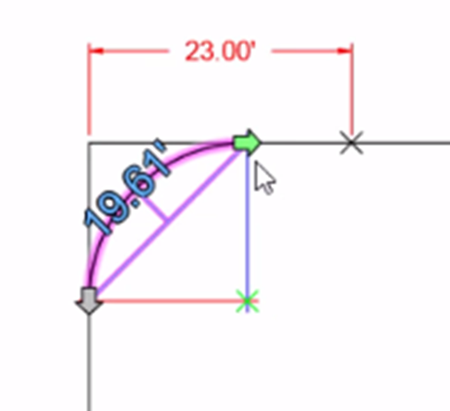

3. Cliquez sur un deuxième point de l'autre côté du coin. Un filet apparaît et le panneau d'outils Filet s'ouvre.



4. Utilisez les poignées pour régler la position des points, ou utilisez le panneau d'outils.

Panneau d'outils de congé

Décalage:	Saisissez une valeur pour la distance entre le point et le coin.
Rayon:	Saisissez une valeur pour la longueur du rayon.
Rayon de verrouillage:	Verrouillez le rayon pour que les deux décalages soient de la même taille.
Chanfrein:	Reliez les points de décalage par une ligne droite.
Finaliser:	Fermez le panneau d'outils et définissez le nouveau coin. L'arc ou la ligne doit être groupé avec la forme afin de les connecter.
Annuler le filet:	Annuler l'opération.
