Recommandations et astuces pour FotoPoints

Vidéos sur téléphone portable

Suivez ces instructions pour capturer une vidéo qui générera le meilleur nuage de points depuis FotoPoints.

Tenez le téléphone en mode paysage.

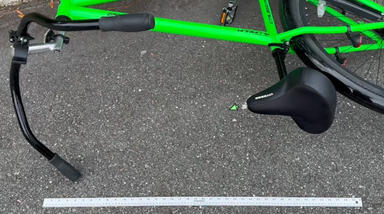

Placez une barre d’échelle en arrière-plan, si possible.
Capturez la vidéo comme si vous peigniez un dôme autour de l’objet. Commencez par tenir la caméra au-dessus de l’objet, puis déplacez-vous vers le bas en faisant le tour de l’objet. Déplacez-vous lentement.
Gardez la caméra entre 1 à 4 mètres (3 – 12 pieds ) éloignée de l’objet. Vous obtenez les meilleurs résultats, en général, à une distance entre 0,90 à 1,2 mètres (3 - 4 pieds). Vous n'aurez pas un nuage de points plus détaillé en rapprochant la caméra de l'objet.
Si votre téléphone vous permet de configurer les paramètres vidéo, réglez le mode de capture sur HD 60fps en 4K.
N’utilisez pas le zoom. La valeur de zoom doit rester à 1,0.
Évitez de prendre une vidéo en plein soleil. Si vous devez scanner à l’extérieur, attendez une journée nuageuse et prévoyez de scanner le matin ou en fin d’après-midi lorsque le soleil est plus bas dans le ciel.
Évitez de prendre des vidéos d’objets dans un éclairage qui provoque des reflets sur la surface de l’objet cible.
Capturez les mêmes objets sous plusieurs angles (parallaxe). Déplacez-vous autour de l’objet. Se tenir au même endroit et faire un panoramique/rotation du téléphone entraînera un nuage de points incomplet.
Si vous enregistrez des vidéos à l’intérieur, faites attention aux éblouissements des fenêtres. Essayez également d’éviter de capturer des vidéos dans des pièces dont les murs sont très texturés.
Marchez lentement et évitez les mouvements rapides et saccadés. Un cardan est recommandé. Évitez les grandes rotations de gauche à droite avec l’appareil photo.
Pour les petits espaces, essayez d’utiliser un objectif grand angle sur votre téléphone.

L’objectif ultra grand-angle a une distance focale différente de celle de l’objectif grand-angle principal, vous devez ajouter un nouvel appareil personnalisé pour cet objectif. N’oubliez pas que vous devrez également prendre une photo de référence à l’aide de l’objectif grand angle.

Une fois que vous avez commencé à capturer une vidéo avec l’objectif ultra grand-angle, assurez-vous que le niveau de zoom ne change pas. Utilisateurs d’iPhone, procédez comme suit : maintenez votre doigt sur l’écran de l’objet sur lequel vous souhaitez que l’appareil photo fasse la mise au point. Cela active le verrouillage AE (exposition automatique) et AF (mise au point automatique) pour l’appareil photo. Vous verrez un rectangle jaune clignoter, puis une fois la mise au point fixe, vous verrez le message « AE/AF Lock ».

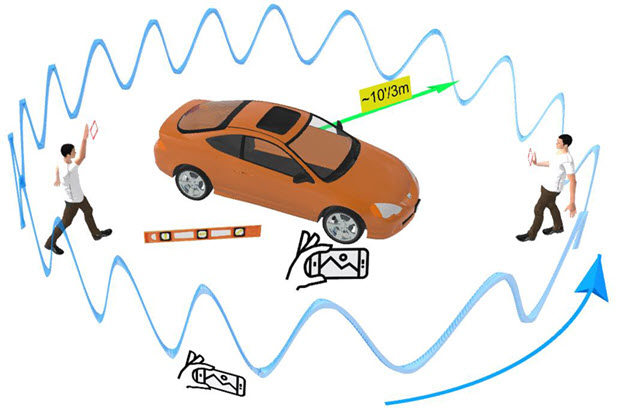

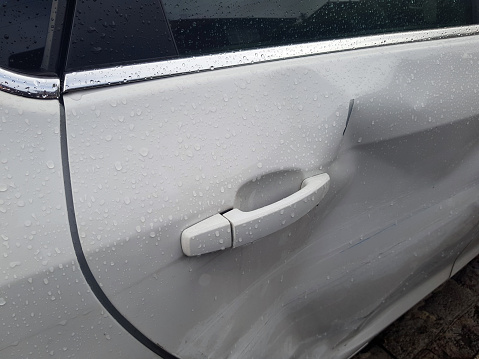

Filmer des véhicules

Évitez de filmer les véhicules en plein soleil.
Utilisez une barre d’échelle.
Faites le tour du véhicule lentement, en filmant de haut en bas.

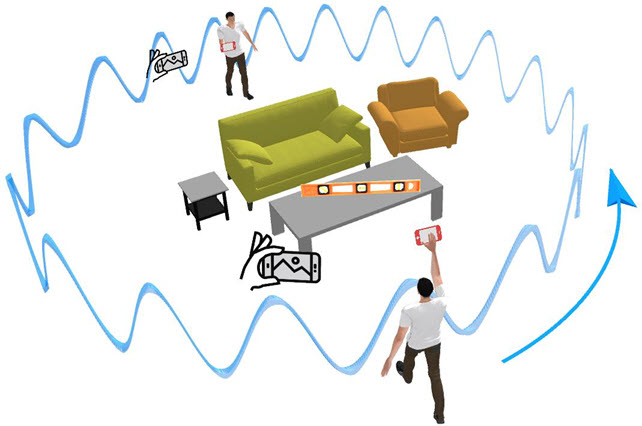

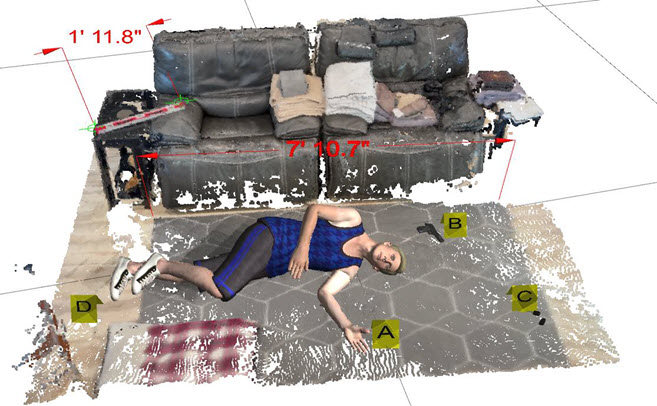

Capture vidéo dans les salles

En raison de l’éclairage, de la disposition de la pièce, de la texture des murs, etc., vous devrez peut-être essayer différentes méthodes pour filmer la pièce.

Utilisez une barre d’échelle, si possible.
Marchez lentement autour du véhicule en filmant haut et bas.
Tenez le téléphone haut, avec l’appareil photo pointé vers le bas.
Tenez le téléphone bas, en pointant l’appareil photo vers des objets.

Si vous enregistrez une vidéo dans une pièce avec des fenêtres, fermez les stores pour réduire l’éblouissement, l’éclairage incohérent, etc.

Si vous capturez une vidéo contre un mur, encerclez le sujet pendant le tournage.

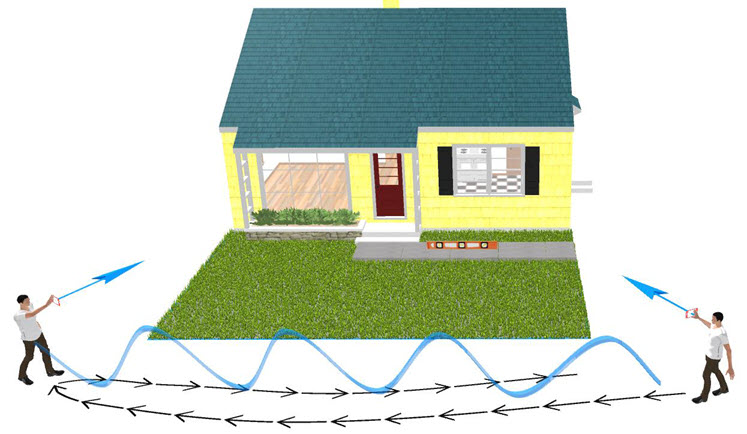

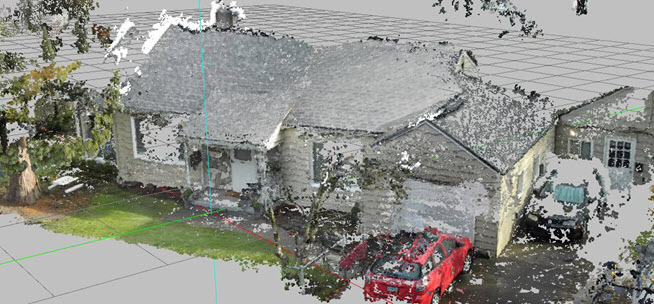

Capture vidéo de la façade d’un bâtiment

Capturez des vidéos d’un côté de la maison à ~30' de distance avec la caméra à ~45°.
Répétez l’opération dans la direction opposée.
Capturez la vidéo à différentes altitudes.

Caméras

Vous pouvez capturer des photos appropriées à partir des types d’appareils photo suivants :

Reflex numérique

La plupart des appareils photo reflex numériques récents (avec des objectifs de qualité normale/élevée) peuvent fournir des images suffisantes pour la photogrammétrie. Voici les meilleures pratiques d’utilisation des appareils photo reflex numériques pour capturer des images pour FotoPoints.

Prenez beaucoup de photos

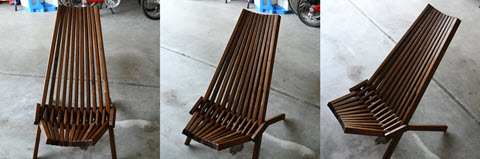

Capturez des images de la même caractéristique sous plusieurs angles et à différentes hauteurs (haute, moyenne, basse). Plus il y a de photos, mieux c’est.

Les photos doivent être claires

Maximisez la profondeur de champ. L’image entière doit être aussi nette que possible. Les photos à faible profondeur de champ avec des effets doux sont agréables à l’œil, mais elles empêchent les logiciels de photogrammétrie d’identifier les caractéristiques. Utilisez des réglages de diaphragme plus élevés lorsque cela est possible.

Utilisez un éclairage adéquat

Un éclairage uniforme et plat fonctionne mieux. Essayez de prendre des photos par temps couvert, tôt le matin ou en fin d’après-midi. Évitez la lumière directe du soleil et n’utilisez pas de flash. La photogrammétrie ne peut pas traiter efficacement les photos avec des ombres ou des reflets excessifs.

Autres conseils :

Utilisez des paramètres d’appareil photo cohérents (f-stop, distance focale, etc.) pour toutes les photos d’un ensemble.
N’utilisez pas de zoom numérique ou optique.
N’utilisez la mise au point automatique que pour la première image. Utilisez la même distance de mise au point pour toutes les images d’un ensemble.
Utilisez un objectif grand angle (20 mm à 24 mm ou plus large). Les photos doivent se chevaucher, ce qui est plus facile à réaliser avec un objectif grand angle.
Augmentez ou diminuez le réglage d’exposition de votre appareil photo pour compenser la sous-exposition/surexposition. Baissez le réglage lorsque la photo est surexposée, augmentez l’exposition lorsque l’image est sous-exposée.

Drone

Comme pour les autres appareils photo, les meilleurs résultats sont obtenus avec de nombreuses photos capturées sous plusieurs angles.

D’autres facteurs importants incluent :

Hauteur - Le drone doit capturer les photos à une altitude adaptée pour capturer tous les détails du sujet, sans voler si haut que les photos ne sont pas claires ou incluent des données erronées.

Vitesse - Il est important de capturer les images avec le drone à une vitesse constante.

Images qui se chevauchent : de nombreuses images qui se chevauchent peuvent sembler redondantes, mais elles sont nécessaires pour combiner les données afin de créer un nuage de points complet et détaillé. La plupart des nuages de points de qualité nécessitent un chevauchement d’image d’au moins 70 %. Selon votre sujet, plus de chevauchement peut être nécessaire.

Angles - Les photos capturées sous plusieurs angles doivent fournir les détails requis pour visualiser le nuage de points sous tous les angles.

Photos claires - Le drone doit rester stable pendant le vol pour capturer les photos les plus nettes. Essayez d’éviter de prendre des photos dans des conditions venteuses. En fonction de votre drone, il peut y avoir d’autres facteurs (paramètres, etc.) que vous pouvez utiliser pour aider à maintenir votre drone stable.

Si c’est possible, vous voudrez peut-être essayer quelques essais pour vous assurer que votre vitesse, votre altitude et votre éclairage permettent au drone de capturer des images de qualité.

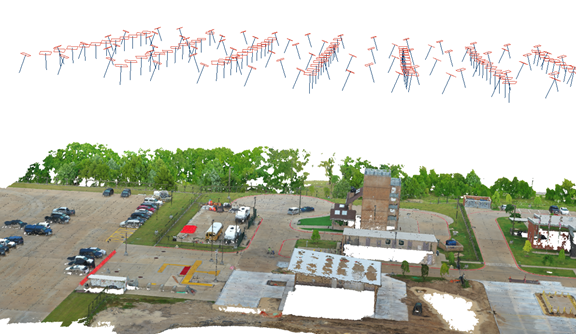

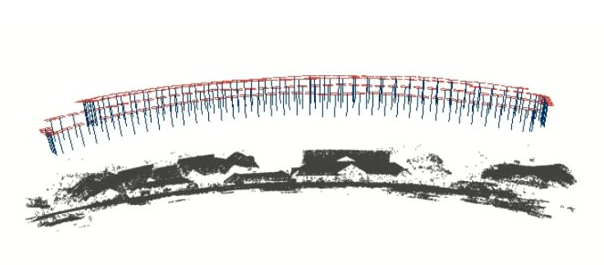

À propos de Nadir Images

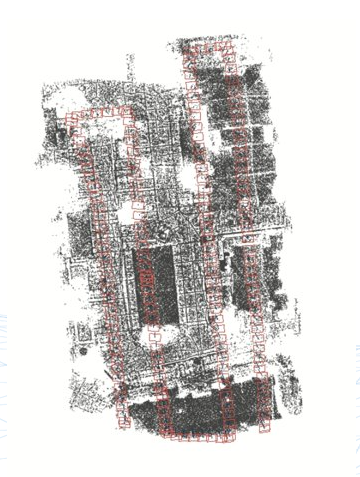

Il faut être prudent avec des images de drone dans lesquelles l’objectif est orienté perpendiculairement au sol (images Nadir).

Ces images déforment les détails du nuage de points et produisent un effet de courbure lorsque vous visualisez le nuage de points sous d’autres angles.

Pour de meilleurs résultats, utilisez une combinaison d’images Nadir (verticales) et obliques.

Téléphone mobile

Vous pouvez utiliser d’autres appareils photo comme les appareils photo mobiles et les appareils photo compacts, mais ils ne sont pas idéaux pour la photogrammétrie. Les appareils photo des téléphones portables ont des capteurs plus petits et des objectifs de qualité inférieure (en plastique et non en verre). La plupart des téléphones utilisent un post-traitement logiciel pour améliorer les photos. Une photo qui semble de haute qualité après l’application de filtres et d’effets peut encore manquer des éléments nécessaires aux opérations de photogrammétrie.

Bien que les appareils photo des téléphones portables ne soient pas recommandés pour la photogrammétrie, vous pouvez créer des mesures 3D et générer des nuages de points avec eux. Si vous n’avez pas d’autre choix, utilisez les directives photo répertoriées pour les autres types d’appareils photo. Avec un peu de pratique, il est possible de créer des nuages de points à partir de photos de votre téléphone.

Voici quelques conseils pour capturer des nuages de points avec des téléphones portables :

Utilisez une application qui vous permet de corriger l’ISO, l’exposition et d’autres paramètres pour toutes les images. N’utilisez pas les applications d’appareil photo par défaut, car leurs paramètres automatiques modifient l’exposition entre les images et vous ne pouvez pas définir la mise au point séparément de l’exposition.
Capturez des images dans un format non compressé (par exemple, TIF) dans la mesure du possible.
Utilisez un objectif grand-angle non fisheye.
Comme pour les autres types d’appareils photo, prenez de nombreuses images qui se chevauchent sous tous les angles. Prenez des images du sujet dans un motif en dôme.
L’éclairage est particulièrement important avec les appareils photo des téléphones. Essayez de ne pas prendre de photos en plein soleil ou avec un éclairage qui provoque des éblouissements et des ombres. Capturez des photos dans un éclairage plat et neutre.
Si vous essayez de capturer un objet de couleur claire avec peu de caractéristiques de surface (comme un mur intérieur), envisagez d’utiliser un reflex numérique. Les appareils photo reflex numériques sont meilleurs pour capturer des images dans des conditions de faible luminosité.
Assurez-vous que le téléphone est très immobile pendant que vous prenez des photos. Il est recommandé d’utiliser un trépied ou un autre support de téléphone fixe.
L’éclairage doit être cohérent tout au long du processus de capture de photos. Si vous photographiez à l’extérieur, méfiez-vous des journées ensoleillées où il y a beaucoup de nuages, et évitez de prendre des images à l’aube ou au crépuscule. Une journée nuageuse est idéale pour prendre des images avec un éclairage constant.

Environnement photo

Tenez compte de ce qui suit lorsque vous prenez des photos qui seront converties en nuages de points.

Arrière-plan - Gardez l’arrière-plan simple avec un minimum d’obstructions, et sans reflets ni ombres. Les photos de haut en bas sont meilleures. L’arrière-plan doit offrir un contraste avec le sujet de la photo.

Texture de surface - Les surfaces, les couleurs et les formes de certains objets se photographient facilement, tandis que d’autres présentent des défis distincts. Si la surface de l’objet comporte beaucoup de points, de courbes, etc., prenez plus de photos pour capturer les détails. Les photos qui incluent des surfaces avec de grandes surfaces planes et uniformes sont plus difficiles à convertir. Les photos qui contiennent des objets avec des motifs répétitifs comme les suivants peuvent être difficiles à convertir.

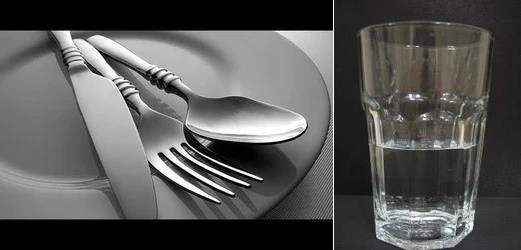

Réflectivité - Les objets brillants, polis ou réfléchissants sont plus difficiles à convertir car ils réfléchissent la lumière sur la photo. Des problèmes similaires se produisent avec les matériaux transparents ou translucides, car la lumière traverse le matériau et limite la capture de la surface de l’objet. Ces types d’objets comprennent les surfaces miroirs, le verre, les surfaces transparentes et les surfaces brillantes ou métalliques.

Couleur - Vous pouvez photographier des objets avec des surfaces de toutes les couleurs, mais les couleurs claires sont généralement plus faciles à photographier. Utilisez un éclairage approprié et des arrière-plans contrastés pour les objets dont la surface est noire ou très sombre. La photo suivante ne se convertirait pas bien en raison de l’éclairage et de la couleur.
