Ajout d’une boîte de découpage à un nuage de points

Utilisez les zones de découpage pour masquer ou masquer le contenu à l’intérieur de la zone de découpe ou des zones entourant la zone.

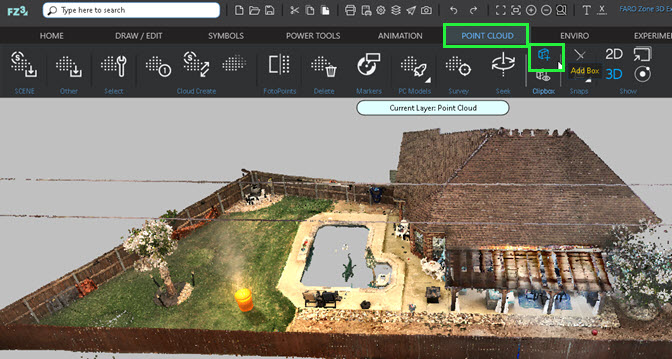

1. Dans le ruban Nuage de points , cliquez sur Ajouter une boîte.

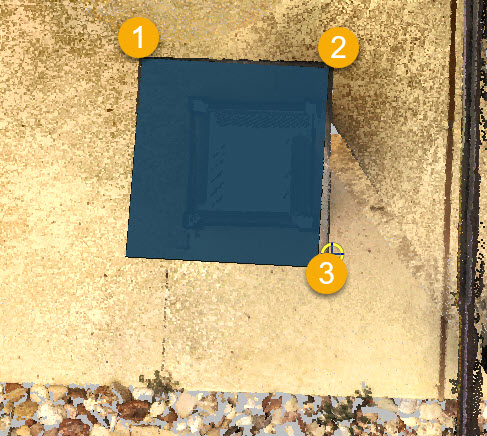

2. Dessinez la base de la boîte de découpe.

(1) Sélectionnez le premier point d’un rectangle à 3 points.

(2) Sélectionnez le deuxième point.

(3) Sélectionnez le troisième point.

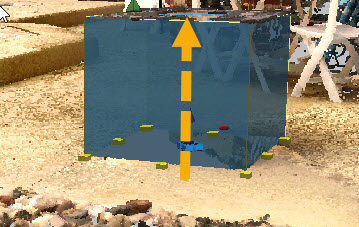

Déplacez le curseur vers le haut et cliquez pour définir la hauteur de la boîte de découpage.

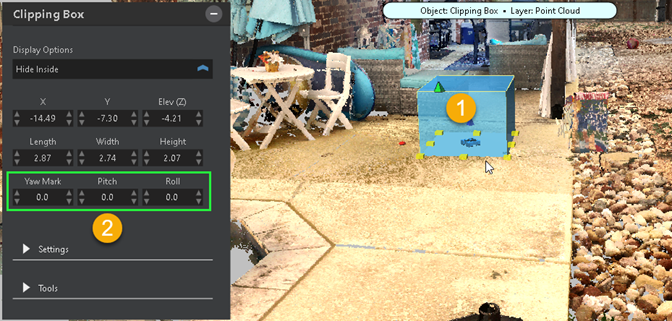

(1) Utilisez les poignées pour ajuster la taille de la boîte de découpe.

(2) Ajustez le lacet, le tangage et le roulis.

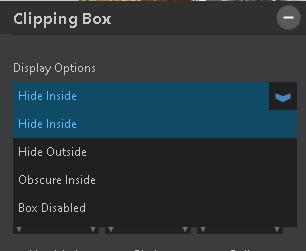

Dans la liste drowdown des options d’affichage , choisissez la zone à afficher :

• Masquez l’intérieur de la boîte de découpe pour n’afficher que la zone à l’extérieur de la boîte de découpe.

• N’affichez que l’intérieur de la boîte de découpage pour masquer les zones du nuage de points qui se trouvent à l’extérieur de celui-ci.

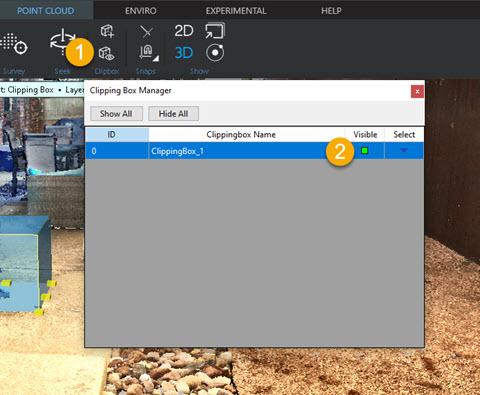

Cachez le cube de la boîte de découpe.

(1) Cliquez pour ouvrir le gestionnaire de boîtes à pinces.

(2) Décochez Visible.



Pour plus d'informations, voir Cadres de découpe.
