Dessiner bordure

Utilisez l'outil Dessiner des bordures pour dessiner des bordures de différentes formes. Vous pouvez également utiliser l'outil ligne pour dessiner des bordures, ou convertir des lignes en bordures en sélectionnant un type de ligne de bordure.

Pour dessiner une bordure à l'aide de l'outil Dessiner des bordures:

Dans le ruban Outils puissants, cliquez sur l'outil Dessiner des bordures .
Dessinez le trottoir dans la scène.

Pour dessiner une courbe avec une ligne, ou convertir une ligne existante en une courbe :

Sur le ruban Dessin/Modification, cliquez sur une commande de ligne.
Dessinez une ligne, une ligne continue, un arc ou un cercle.
Sur le panneau d'outils, cliquez sur Line Type.dropdown et sélectionnez Curb. La ligne prend la forme par défaut d'une bordure et le panneau d'outils Bordure s'affiche.
Ajustez la courbe avec les poignées. Si un réglage plus fin est nécessaire, sur le panneau d'outils, activez Courbe personnalisée et ajustez avec les poignées triangulaires.

Panneau d'outils pour les bordures

Ligne	Changez la bordure en un type de ligne. Veuillez consulter la section Types de ligne
Couleur	Changez la couleur, la brillance, la réflectivité, l'émissivité (l'éclat), la texture, l'échelle de la texture (X et Y) et la texture 3D améliorée.
Couche	Ouvrez le Gestionnaire des couches pour affecter l'objet à une couche existante ou créer une nouvelle couche pour lui.
Tapez	Sélectionnez le type de bordure. Oblique avec encoche Slant Parking Carré Bordure Chaîne Carré avec gouttière Trottoir avec bordure Trottoir sans bordure
Aligner	Changement d'alignement à gauche, à droite ou au centre.
Type de segment	Ligne ou courbe.
Longueur, hauteur, largeur	Ajustez les dimensions de la bordure.
Espacement des lignes de contrainte	Affichez les lignes de contrainte à l'espacement indiqué.
Taille de la ligne de contrainte	L'épaisseur des lignes de contrainte.
Sous la surface	Enfoncez la bordure sous le plan de masse.
Courbe personnalisée	Ajoute des poignées le long des courbes qui vous permettent d'affiner les courbes.
Aspect de la serrure	Verrouille les paramètres de hauteur et de largeur afin qu'ils ne puissent pas être réglés séparément.
Retournement horizontal	Déplacez l'alignement vers l'orientation opposée.
Afficher les points	Ouvre une grille de points dans laquelle vous pouvez régler les positions X, Y, Z, Longueur, Longueur 3D et Angle pour chaque point.

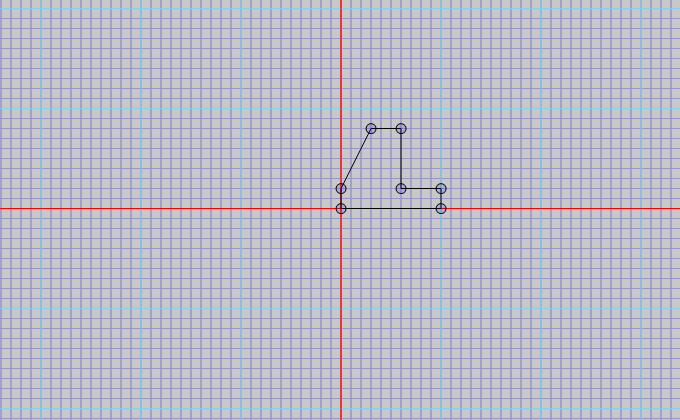

Modifier la section transversale	Ouvre l'éditeur de sections transversales qui vous permet de personnaliser les sections transversales.
