Dessiner une route

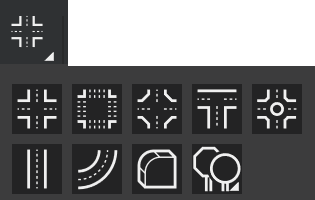

Vous pouvez dessiner des routes à partir de zéro, ou recréer des routes en utilisant une image satellite comme modèle. Cliquez sur la flèche de l'icône pour afficher les types de routes disponibles.



Les tronçons de route disponibles sont les suivants :

Intersection 4 routes à 2 voies

Intersection 4 routes à 5 voies

Intersection 4 routes avec 4 voies de virage

Intersection en T à 2 voies

Rond-point

Voie de circulation

Route en arc de cercle

Bordures

Panneaux



Pour insérer une section de route :

  1. Dans le ruban Spécial outillage, cliquez sur Dessiner des routes dans le menu déroulant.

  2. Sélectionnez un segment de route.

  3. Cliquez sur la zone de placement dans le schéma.

  4. Pour les lignes et les arcs :

    • Lignes de route : utilisez la souris pour étirer la route à la longueur souhaitée puis cliquez à nouveau.

    • Route en arc : utilisez la souris pour étirer l'arc à la longueur souhaitée et cliquez, puis cliquez à nouveau pour fixer l'arc.

      Vous pouvez convertir les lignes et les arcs de route en chemins de terre. Veuillez consulter la section Dessiner des chemins de terre.

  5. Modifiez l'intersection à l'aide des poignées ou des options du panneau d'outils. Les options changent selon la sélection.

  6. Les poignées polygonales situées dans les coins vous permettent d'arrondir le virage en le faisant glisser. Les poignées standard vous permettent de déplacer et de faire pivoter l'intersection.

Panneau d'outils Intersection

Configurez les intersections dans le panneau d'outils Intersection. Cliquez sur une voie, un passage piéton ou une ligne centrale pour le sélectionner et lui appliquer les options disponibles dans le panneau d'outils. Les options changent selon l'intersection sélectionnée.



Couleur de la surface de la route Sélectionnez la couleur de la surface de la route.
Couche Ouvrez le gestionnaire de couches pour en choisir une ou en ajouter une nouvelle à l'objet.
Route + Peinture (global)

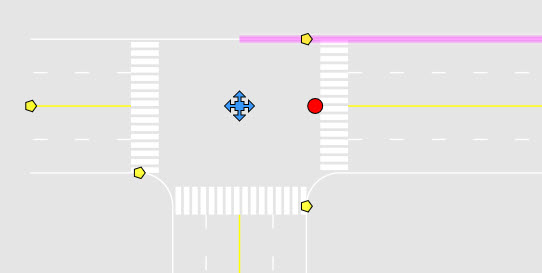

Afficher surface de la route

Masquez le revêtement de la route pour afficher uniquement les contours.

Couleur peinture du marquage routier Sélectionnez la couleur du marquage de la route.
Voies + Lignes Sélectionnez une voie ou une ligne sur la route, puis développez Voies + Lignes pour afficher les options disponibles.


Ajouter à gauche – ajoute une voie à gauche.

Ajouter à droite – ajoute une voie à droite.

Voie de virage à gauche – transforme la voie sélectionnée en voie de virage à gauche et affiche les options s'y rattachant.

Voie de virage à droite – transforme la voie sélectionnée en voie de virage à droite et affiche les options s'y rattachant.

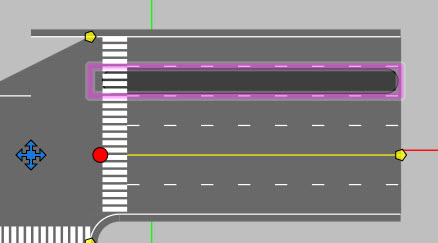

Médiane – transforme la voie sélectionnée en voie médiane et affiche les options s'y rattachant..

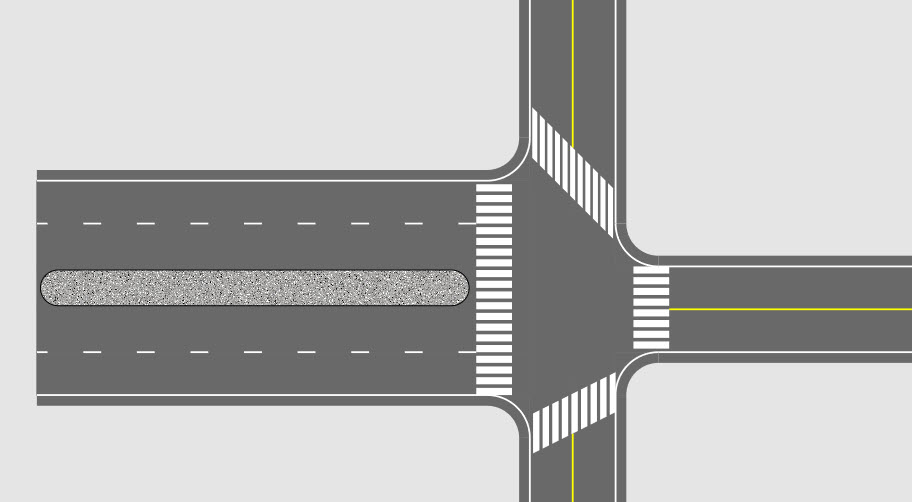

Couleur de la voie médiane – sélectionnez une couleur et une texture pour la médiane.

Décalage de la médiane – modifie le décalage de la médiane.

Longueur de la médiane – saisissez une valeur pour la longueur de la médiane ou utilisez les flèches.

Longueur du tronçon – définit la longueur du segment de route.

Largeur de la voie – définit la largeur de la voie.

Couleur de la ligne Sélectionnez la couleur de la ligne dans la palette de couleurs.
Couleur de la route Affiche la couleur de la route.
Nombre de voies Ajoutez les voies souhaitées sur le rond-point (pour un rond-point uniquement).
Structure Cliquez pour ouvrir un panneau avec des options pour ajouter ou supprimer un tronçon de route. Cliquez sur Retour pour revenir au panneau d'outils.
Passages piétons + Lignes d'arrêt


Passage piéton visible – affiche ou masque un passage piéton.

Voie de stockage – ajoute une voie de virage. Les options comprennent le décalage, la longueur et la largeur.

Largeur de la voie – définit la largeur de la voie.

Ligne d'arrêt – affiche ou masque une ligne d'arrêt. Les options comprennent la couleur, le décalage et la largeur.



Symboles (marquage routier)

Ajoutez un ou plusieurs marquages routiers sur la voie sélectionnée. Cliquez sur la flèche déroulante puis cliquez sur Sélectionner un symbole pour afficher une liste de symboles, sélectionnez-en un et placez-le sur le schéma. Pour ajouter un symbole supplémentaire sur la voie, désélectionnez-la puis sélectionnez à nouveau la voie et placez-y un autre symbole.

Ajustez le décalage du symbole avec la rotation à l'aide des poignées, ou utilisez les paramètres du panneau d'outils. Utilisez les paramètres du panneau d'outils pour mettre à l'échelle la taille ou les valeurs miroir du symbole.

Créez des signes personnalisés en dessinant des formes vectorielles en sélectionnant Créer un signe dans le panneau d'outils de sélection multiple.

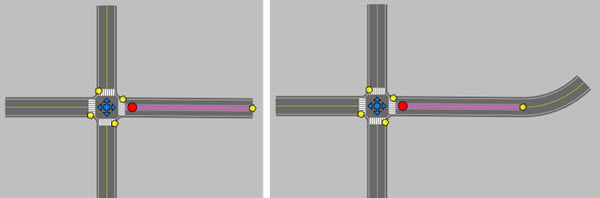

Créer une route en arc tangent

Ajouter une route en arc à un segment de route sélectionné.

Des données de configuration supplémentaires pour l'arc apparaissent dans le panneau de l'outil.

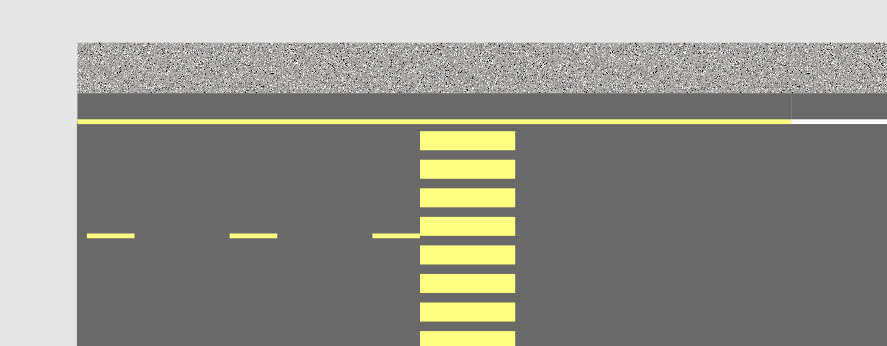

Trottoir

Sélectionnez un bord de route pour le convertir en trottoir.

Trottoir visible – affichez ou cachez le trottoir.

Couleur du trottoir – sélectionnez une couleur pour le trottoir.

Largeur du trottoir – ajustez la largeur du trottoir.


Couleur de la route Sélectionnez la couleur de remplissage.
Couche Ouvrez le gestionnaire de calques pour choisir un calque existant ou ajouter un nouveau calque pour l'objet.
Couleur de la route Affiche la couleur de la route.
Nombre de voies Ajoutez les voies souhaitées sur le rond-point (pour un rond-point uniquement).
Structure Cliquez pour ouvrir un panneau avec des options pour ajouter ou supprimer un tronçon de route. Cliquez sur Retour pour revenir au panneau des outils.
Définir la couleur de la ligne Cliquez pour sélectionner la couleur de la ligne dans une palette de couleurs pour l'ensemble de l'intersection.
Passage piéton visible Affichez ou cachez un passage piétons.
Voie de virage Inclure une voie de virage en marche ou à l'arrêt. Les positions ON ouvrent les options de décalage, de longueur et de largeur de la voie de virage.
Largeur de la voie Définissez la largeur de la voie.
Barre d'arrêt Affichez ou masquez une ligne d'arrêt. La position ON ouvre les options de couleur, de décalage et de largeur.
