点群にクリッピングボックスを追加する

クリッピングボックスを使用して、クリッピングボックス内またはボックスの周囲の領域からコンテンツを隠したり隠したりします。

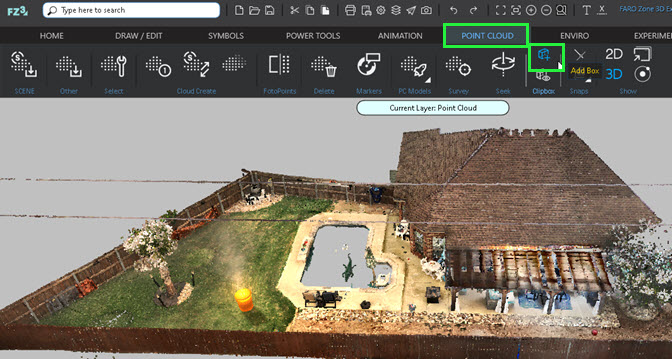

1. 「点群 」リボンから、「 ボックスを追加」をクリックします。

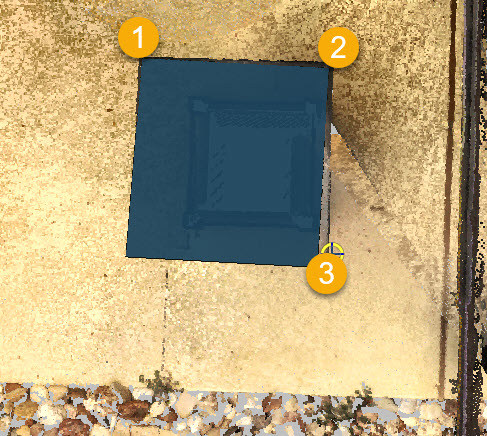

2.クリッピングボックスのベースを描きます。

(1)3ポイントの長方形の最初のポイントを選択します。

(2)2番目のポイントを選択します。

(3)3点目を選択します。

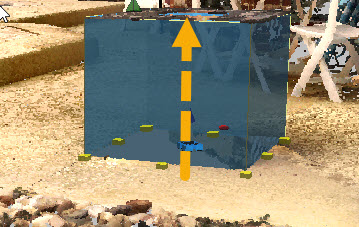

カーソルを上に移動し、クリックしてクリッピングボックスの高さを設定します。

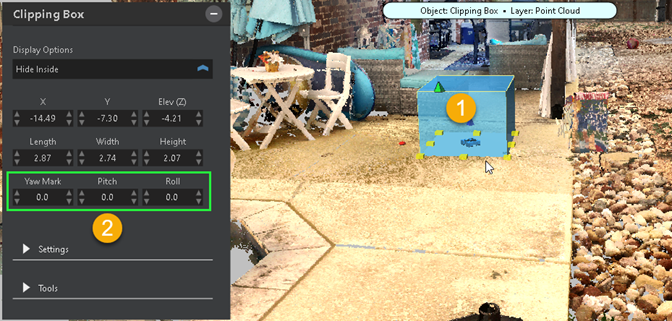

(1)グリップを使ってクリッピングボックスのサイズを調整します。

(2) ヨー、 ピッチ、 ロールを調整します。

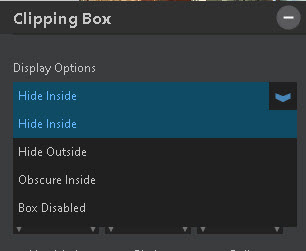

[表示オプション] ドローダウンで、表示する領域を選択します。

• クリッピングボックスの内側を非表示にして、クリッピングボックスの外側の領域のみを表示します。

• クリッピングボックスの内側のみを表示して、クリッピングボックスの外側にある点群の領域を非表示にします。

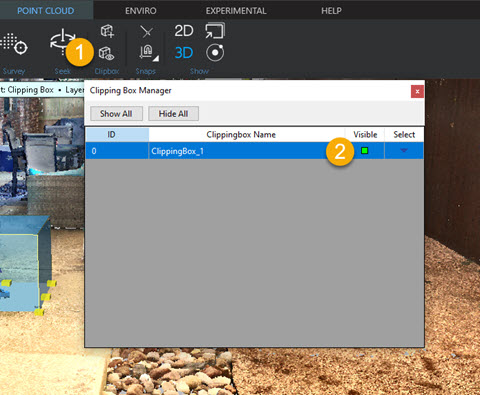

クリッピングボックスキューブを非表示にします。

(1)クリックして、 ClipboxManagerを開きます。

(2) 「表示」のチェックを外します。



詳しくは、クリッピングボックスをご覧ください。
