Hinzufügen eines Schnittrahmens zu einer Punktwolke

Verwenden Sie Schnittrahmen , um Inhalte innerhalb des Schnittrahmens oder in den Bereichen um den Rahmen herum zu verbergen oder zu verdecken.

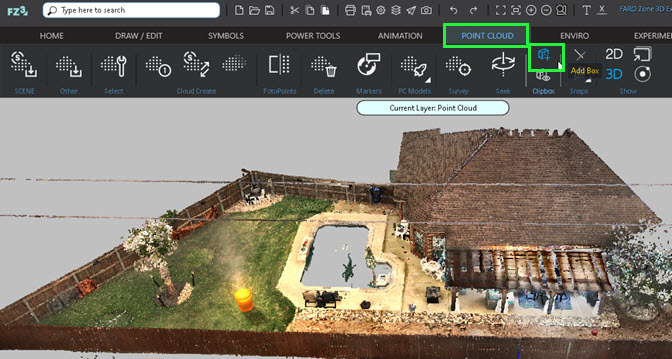

1. Klicken Sie im Menüband Punktwolke auf Feld hinzufügen.

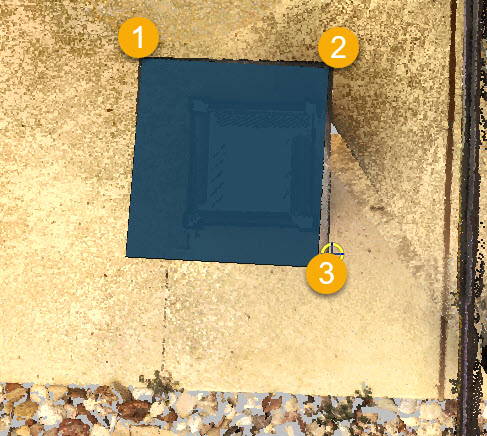

2. Zeichnen Sie den Boden des Clipping-Feldes.

(1) Wählen Sie den ersten Punkt eines 3-Punkt-Rechtecks aus.

(2) Wählen Sie den zweiten Punkt aus.

(3) Wählen Sie den dritten Punkt aus.

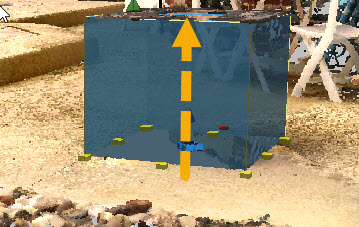

Bewegen Sie den Cursor nach oben, und klicken Sie, um die Höhe des Schnittfelds festzulegen.

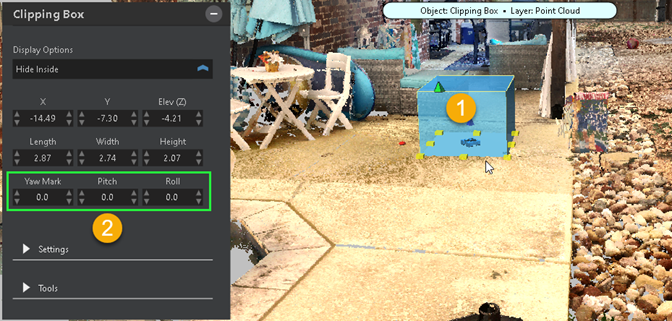

(1) Verwenden Sie die Griffe, um die Größe des Clipping-Feldes anzupassen.

(2) Passen Sie das Gieren, die Tonhöhe und das Rollen an.

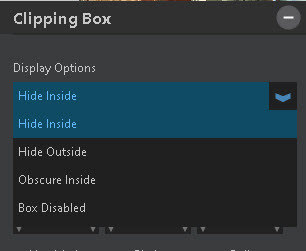

Wählen Sie in der Dropdown-Spalte Anzeigeoptionen den anzuzeigenden Bereich aus:

• Blenden Sie die Innenseite des Schnittfelds aus, um nur den Bereich außerhalb des Schnittfelds anzuzeigen.

• Zeigen Sie nur die Innenseite des Schnittfelds an, um Bereiche der Punktwolke auszublenden, die sich außerhalb des Schnittfelds befinden.

Blenden Sie den Schnittfeld-Würfel aus.

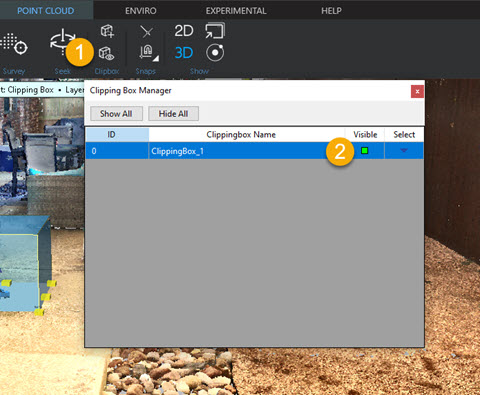

(1) Klicken Sie hier, um den Clipbox-Manager zu öffnen.

(2) Deaktivieren Sie Sichtbar.



Weitere Informationen finden Sie unter Clipping-Boxen.
