FAROFotoPoints Ejemplo de proyecto
En este ejemplo se muestra el uso de la FotoPoints herramienta para convertir fotos de una silla en una nube de puntos. Puede utilizar la nube de puntos para dibujar y dimensionar la silla para la ingeniería inversa.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Tomar fotos | FARO FotoPoints |
Herramientas de PC/ Posicionamiento |
Caja de recorte | PC Snap | Dibuja | Dimensión |

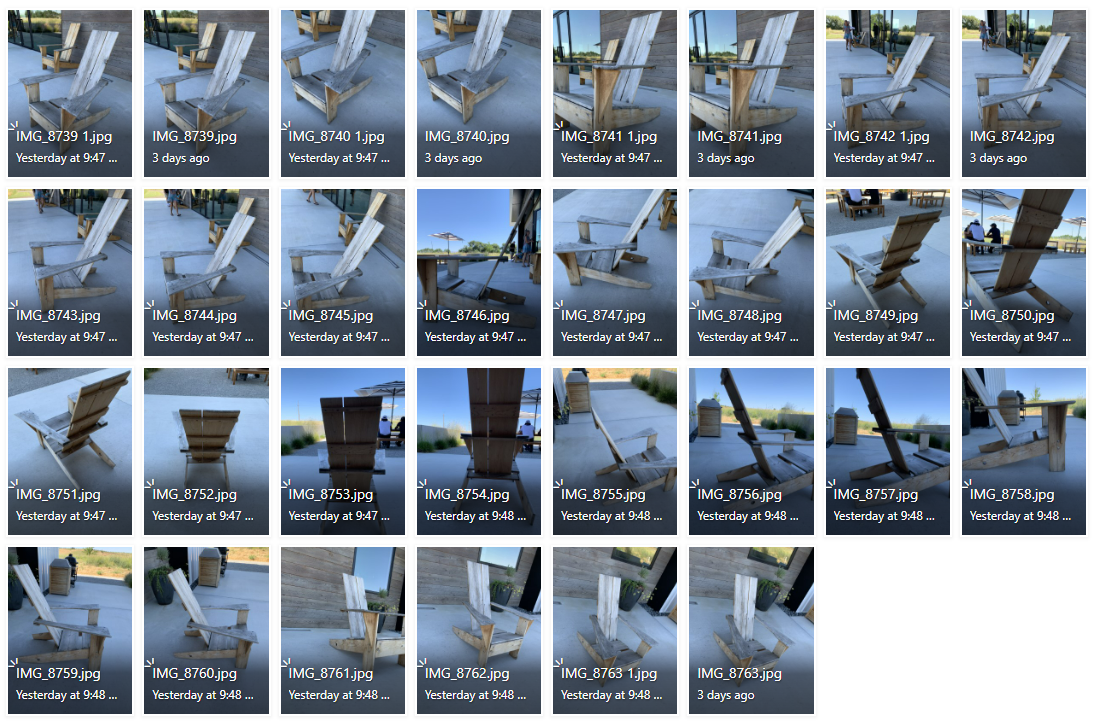

Toma fotografías del sujeto.
Consulta las prácticas recomendadas para tomar fotos aquí.
Importa las fotos con la FotoPoints herramienta.

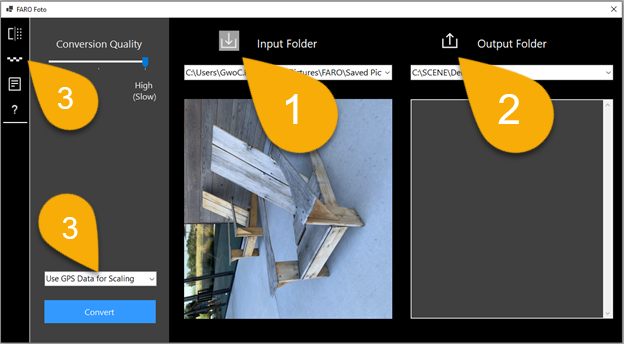

En la cinta Nube de puntos , abra la FotoPoints herramienta e importe las imágenes.
(1) Haga clic en Carpeta de entrada para seleccionar la carpeta que contiene las imágenes que desea convertir.
(2) Haga clic en Carpeta de salida para elegir la carpeta de salida .lsproj.

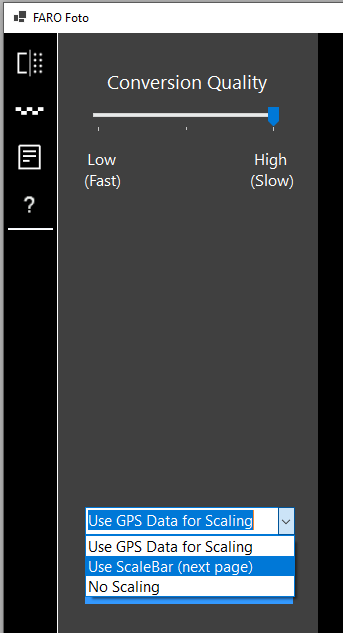

(3) En el menú desplegable debajo del botón Convertir , seleccione Usar barra de escala. También puede hacer clic en el botón Barra de escala de la información sobre herramientas para cambiar a la página Barra de escala .

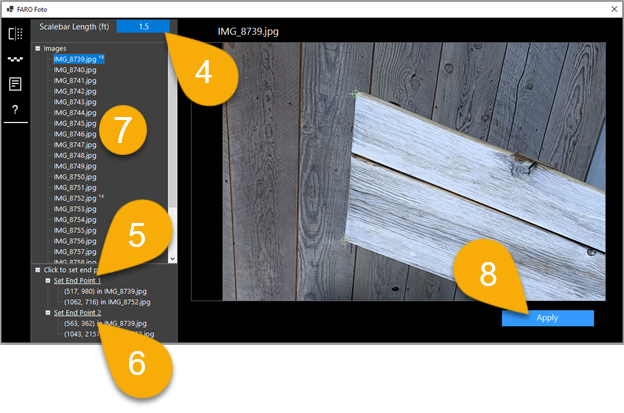

(4) En el cuadro de diálogo Barra de escala , introduzca la longitud de la barra de escala. La barra de escala debe ser una parte del objeto que sea fácilmente identificable en una imagen, con una longitud conocida. En este ejemplo, elegiremos la parte superior del tablero de la silla para que sea la barra de escala. Introduzca la longitud en el cuadro de edición.
(5) Elija cualquier imagen que muestre una vista clara del tablero. Haga clic en Establecer punto final 1 y establezca el primer punto final en esta imagen. Utilice la rueda del ratón para acercar y desplazarse con el botón derecho del ratón. Verá la "marca de punto final" después de establecer el punto final. Haga clic en Establecer punto final 1 si necesita elegir una posición diferente.
(6) Haga clic en Establecer punto final 2 para establecer el segundo punto final. Tenga en cuenta que no es necesario que el segundo punto final esté en la misma imagen, por lo que puede elegir otra imagen que muestre una mejor vista del punto final 2.
(7) Establezca los puntos finales en al menos dos imágenes. Los superíndices se añaden después del nombre de la imagen.
Si necesita eliminar un punto, seleccione el punto en el menú desplegable o haga clic con el botón derecho en el punto y seleccione Eliminar.(8) Después de establecer puntos finales en al menos dos imágenes, haga clic en Aplicar. Esto le devuelve a la página Convertir .

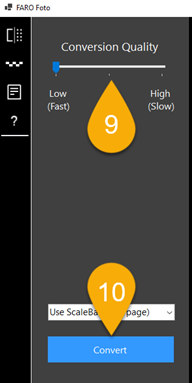

(9) Elija la calidad de la nube de puntos de salida
(10) Haga clic en Convertir.
Alinee la nube de puntos.
Abra la cinta Herramientas de nube de puntos para ajustar la alineación de la nube de puntos

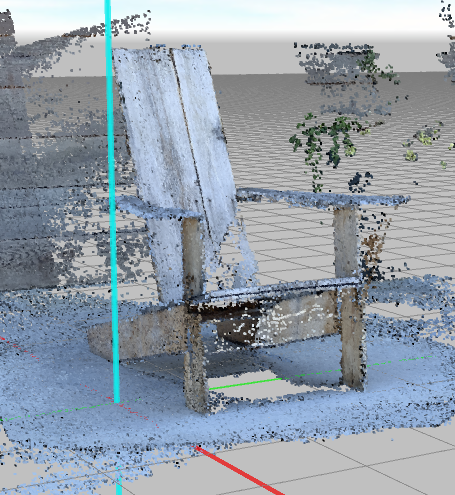

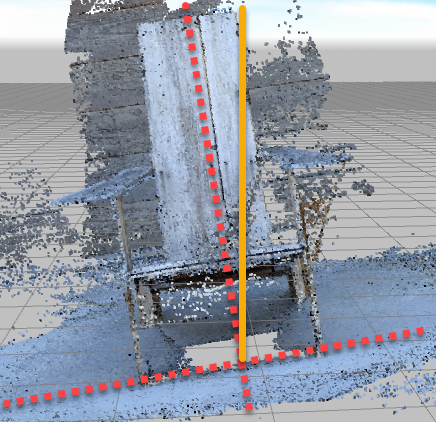

Después de la importación, es posible que deba alinear la nube de puntos con el plano de tierra.

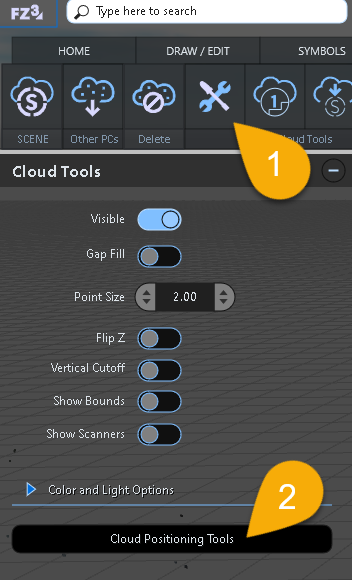

(1) En la cinta Nube de puntos , seleccione Herramientas de nube de puntos.
(2) Haga clic en Herramientas de posicionamiento en la nube.

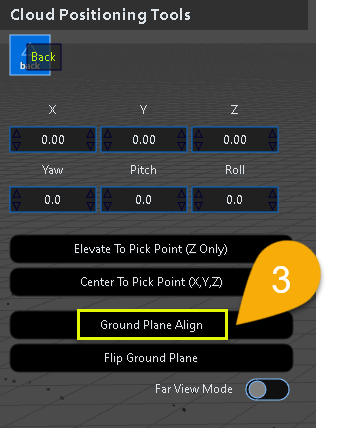

(3) Haga clic en Alinear plano de tierra

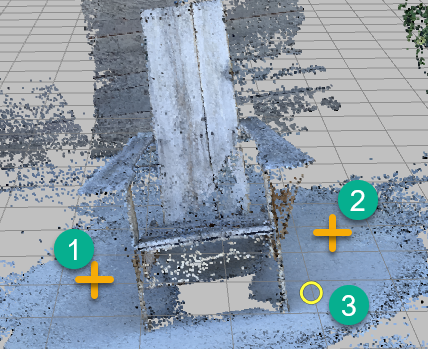

Haga clic en tres puntos de una sección plana (suelo/suelo) para alinear la nube de puntos con el plano de tierra.

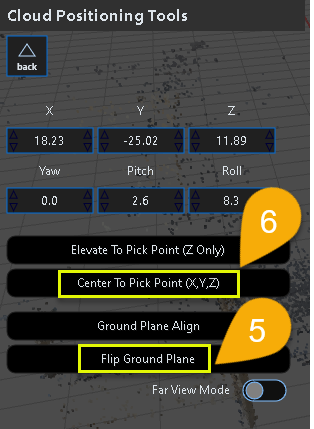

Si el ajuste voltea la nube de puntos, en Herramientas de posicionamiento en la nube, haga clic en Voltear plano de tierra.
Puede centrar y elevar un punto hasta el origen 0,0,0.
En Herramientas de posicionamiento en la nube , haga clic en Centrar a Seleccionar punto (X, Y, Z) y, a continuación, haga clic en un punto de la nube de puntos.

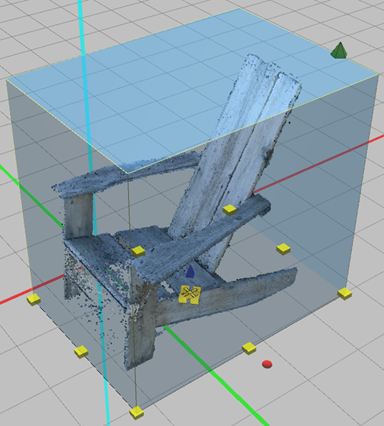

Recorte el objeto con un cuadro de recorte.
Aísle el objeto con un cuadro de recorte (consulte el flujo de trabajo de Cuadro de recorte para obtener más detalles).
(1) Haga clic en la cinta Nube de puntos .
(2) Haga clic en Crear cuadro de recorte.
Dimensione el cuadro de recorte y oculte el exterior

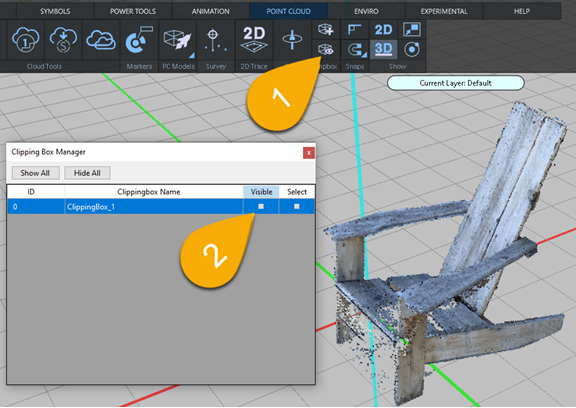

(1) Abra el Administrador de cuadros de recorte
(2) Deshabilite Visible para ocultar el cuadro de recorte.
Ajuste a la nube de puntos.
Cree un diagrama a partir de la nube de puntos ajustando el cursor a la nube de puntos. Antes de comenzar a dibujar, asegúrese de que la opción Alinear nube de puntos esté habilitada.

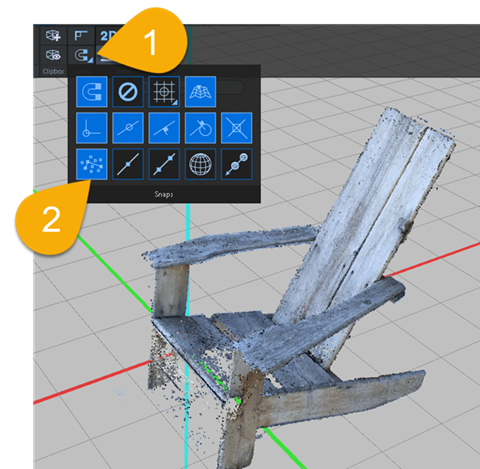

(1) Abre el menú Snaps
(2) Habilite la alineación de nube de puntos.
Dibuje líneas de trabajo utilizando la nube de puntos.

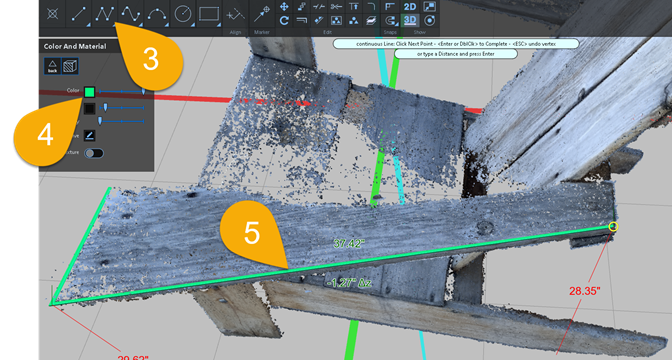

(3) Haga clic en la herramienta Línea continua .
(4) Es posible que deba establecer el color de la línea en un color que contraste bien con los colores de la nube de puntos.

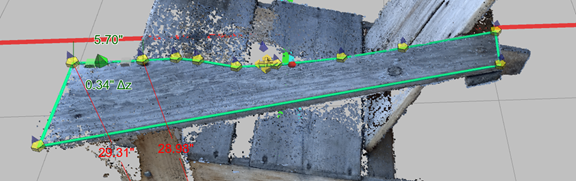

(5) Dibuje la línea ajustándola a los puntos de la nube de puntos.
Después de dibujar la línea, puede volver a seleccionarla y ajustar los nodos.

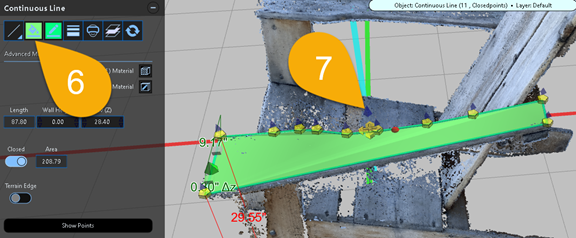

(6) Cierre el polígono conectando el último punto con el primer punto.
(7) Con el polígono seleccionado, establezca el color de relleno.
Si la nube de puntos oscurece el relleno, puede desactivar la visualización de la nube de puntos o elevar ligeramente el polígono con el pinzamiento de elevación.

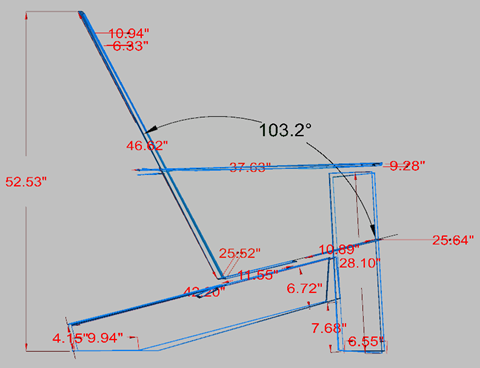

Dimensiona los puntos clave.
Habilite la alineación de nube de puntos antes de dimensionar.

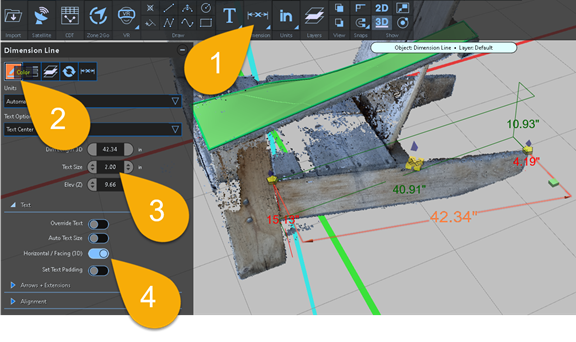

(1) Haga clic en la herramienta Cota .
(2) Cambie el color de la dimensión para que se destaque de la nube de puntos y el trabajo de líneas.
(3) Establezca el tamaño del texto de la dimensión.
(4) Establezca el texto de cota en Orientación horizontal para que el texto de cota siempre esté orientado hacia usted cuando cambie su ángulo de visión.
Puede explorar otras opciones de dimensión y tipos de dimensión desde el menú de dimensión.
Tomar instantáneas o imprimir desde las vistas finales

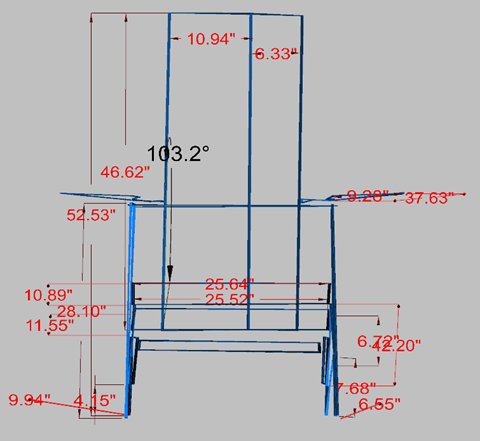

Lateral y frontal

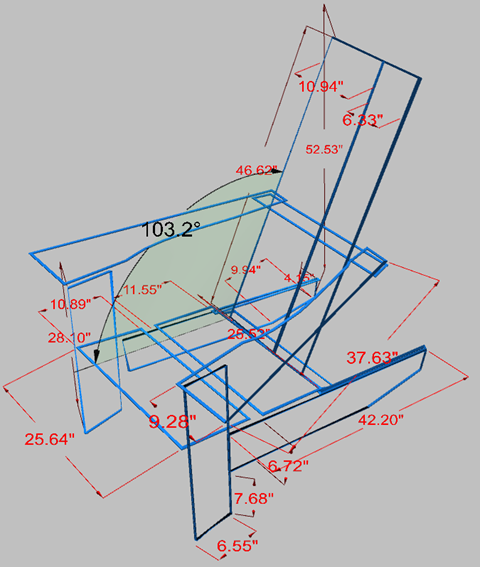

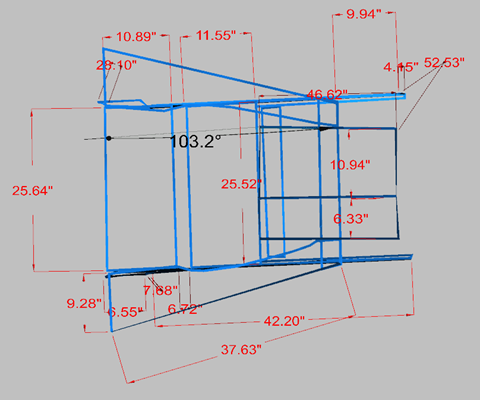

Arriba e Iso
Para obtener más información, consulte:
FARO FotoPoints Pautas y consejos
