ビデオから点群を作成する
FotoPointsツールを使用して、モバイルデバイスから点群にビデオを変換できます。
-
携帯電話でビデオを撮ります。
-
携帯電話からビデオをダウンロードします。
-
FARO Zone 3Dで新しいプロジェクトを開始します。
-

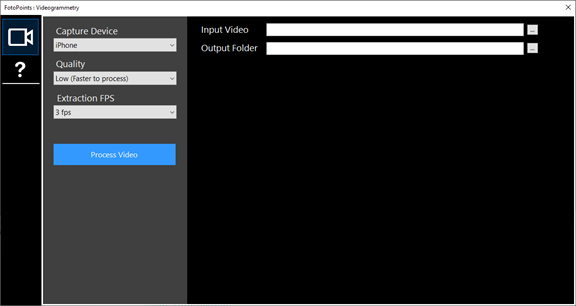

[Point Cloud] リボンから [FotoPoints] をクリックし、[Videogrammetry] オプションを選択します。「FotoPoints: ビデオグラメトリ」パネルが開きます。
-
[Input Video] フィールドから、ビデオ ファイル (.mp4 または *.mov) を選択します。
-
[出力フォルダー]フィールドから、結果の.lsproj(点群)ファイルの宛先フォルダーを選択します。出力フォルダは空である必要があります。フォルダにデータが含まれている場合、ソフトウェアはサブフォルダを作成します。
-
[キャプチャデバイス]ドロップダウンをクリックします。携帯電話のモデルを選択するか、[ カスタムデバイス]を選択します。デバイスに名前を付けることができ、参照写真を選択する必要があります。電話からアップロードした写真を参照します。
-
[品質] ドロップダウンから、結果の点群の品質を選択します。点群の品質が高いほど、処理に時間がかかり、点群のサイズが大幅に大きくなる可能性があります。
-
[抽出 FPS] ドロップダウンから、点群の作成に使用する FPS (1-6) を選択します。2 または 3 の設定をお勧めしますが、ビデオから最適な点群が得られるまで、この設定を試すことができます。
-
[ ビデオを処理] をクリックします。
-

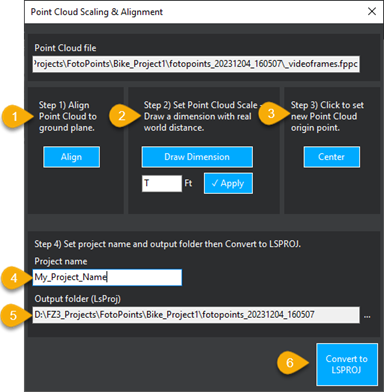

ビデオ処理が完了すると、点群の位置合わせとスケーリングを行うように求められます。
FARO FotoPoints では、システムにCUDA互換のNVIDIA GPUが搭載されている必要があります。システム要件を参照してください。
この機能に最適なビデオのキャプチャの詳細については、「FotoPoints ガイドラインとヒント」を参照してください。
電話からコンピューターに直接ダウンロードした未加工の非圧縮ビデオファイルを使用します。電子メール、テキストメッセージで送信されたビデオ、または一部の種類のクラウドストレージに保存されているビデオは、スペースを節約するために圧縮されることがよくあります。圧縮されたビデオは最良の結果をもたらしません。
iPhoneからビデオをダウンロードする手順については、 ここをクリックしてください。
他の携帯電話からビデオをダウンロードする手順については、 ここをクリックしてください。
(1) 「整列」 をクリックして、点群を地平面に整列させます。地盤面上の 3 点をクリックします。
(2)をクリックします 寸法を描画、画像の領域の既知の幅に寸法線を描画し、 適用.
(3) [中心 ]をクリックして、新しい点群の原点を設定します。
(4) プロジェクト名 フィールドに、プロジェクトの名前を入力します。
(5) 出力フォルダは、以前に設定した出力フォルダにデフォルト設定されます。変更するには、ドロップダウンを選択して別のフォルダーを参照するか、新しいフォルダーを作成します。出力フォルダは空である必要があります。
(6) 「Convert to LSPROJ 」をクリックして点群を作成します。
詳細については、以下を参照してください。
