FAROFotoPointsサンプルプロジェクト
この例では、 FotoPoints ツールを使用して椅子の写真を点群に変換する方法を示します。点群を使用して、リバースエンジニアリング用の椅子を描画し、寸法を記入することができます。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 写真を撮る | FARO フォトポイント |
PCツール/ ポジショニング |
クリッピング ボックス | PCスナップ | 描画 | ディメンション |

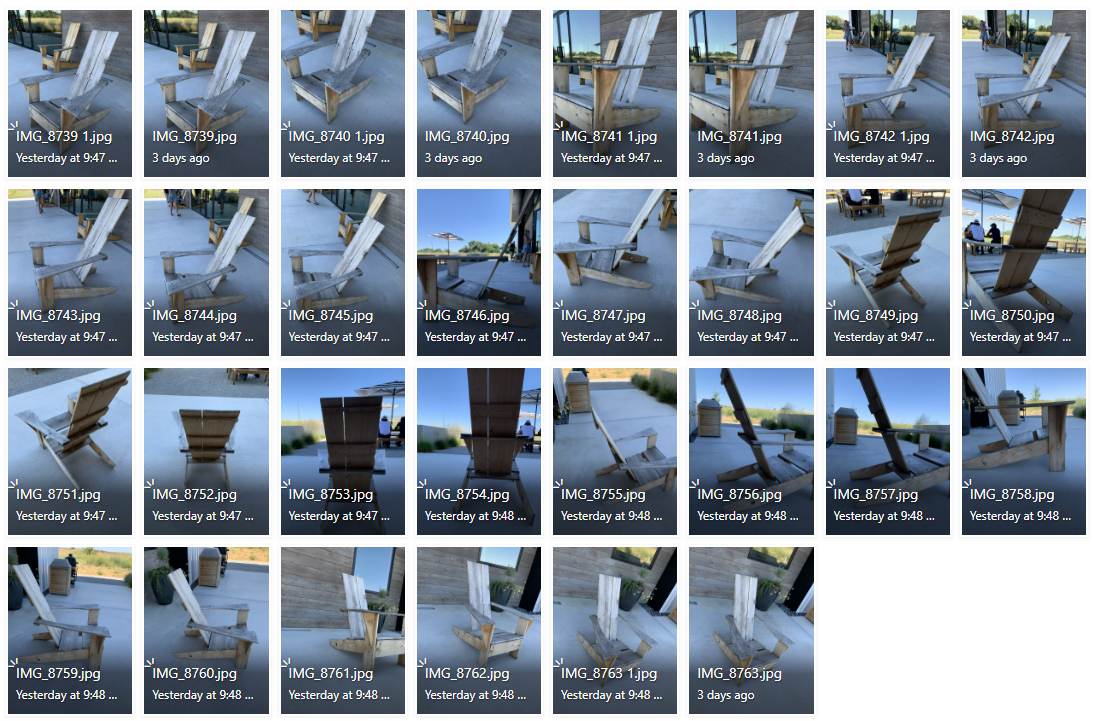

被写体の写真を撮ります。
写真撮影のベストプラクティスについては 、こちらをご覧ください。
FotoPointsツールで写真をインポートします。
[点群]リボンから、FotoPointsツールを開き、画像をインポートします。

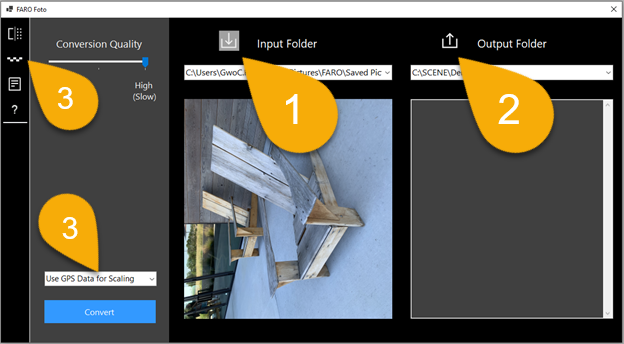

(1)[ 入力フォルダ ]をクリックして、変換する画像が含まれているフォルダを選択します。
(2)をクリックします 出力フォルダ .lsproj出力フォルダを選択します。

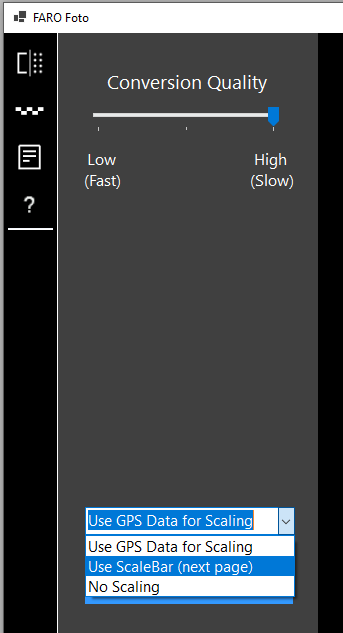

(3) 「変換 」ボタンの下のドロップダウンメニューから、「 スケールバーを使用」を選択します。ツールチップの 「Scalebar 」ボタンをクリックして、「 Scalebar 」ページに切り替えることもできます。

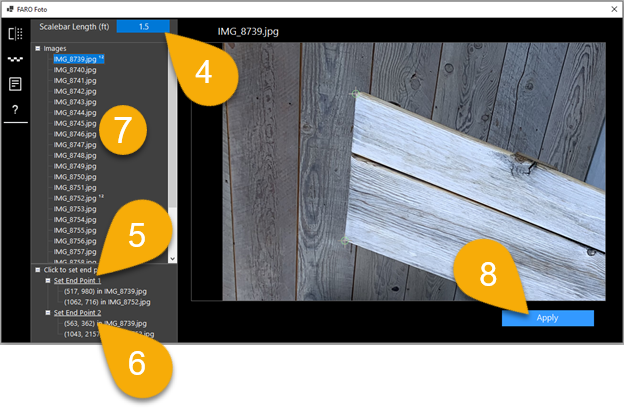

(4)[ スケールバー ]ダイアログで、スケールバーの長さを入力します。スケールバーは、画像内で簡単に識別できるオブジェクトの一部であり、長さがわかっている必要があります。この例では、椅子の背もたれの上部をスケールバーとして選択します。編集ボックスに長さを入力します。
(5)バックボードの明確な画像を選択してください view。[ 終点 1 を設定 ] をクリックし、この画像の最初の終点を設定します。マウスホイールを使用してズームインし、マウスの右ボタンでパンします。終点が設定されると「終点マーク」が表示されます。別の位置を選択する必要がある場合は、[ Set End Point 1 ] をクリックします。
(6)「 終点2を設定」 をクリックして、2つ目の終点を設定します。2 番目の端点が同じ画像内にある必要はないため、端点 2 の見やすい別の画像を選択できます。
(7)少なくとも2つの画像に終点を設定します。上付き文字は、画像名の後に追加されます。
ポイントを削除する必要がある場合は、ドロップダウンでポイントを選択するか、ポイントを右クリックして [削除] を選択します。(8)少なくとも2つの画像に終点を設定したら、[ 適用]をクリックします。これにより、[ 変換 ] ページに戻ります。

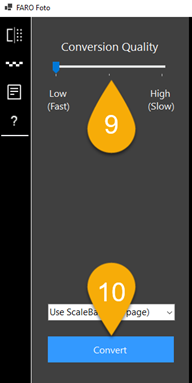

(9)出力点群の品質を選択します
(10) [変換] をクリックします。
点群を位置合わせします。
[点群ツール]リボンを開いて、点群の位置合わせを調整します
インポート後、点群を地表に位置合わせする必要がある場合があります。

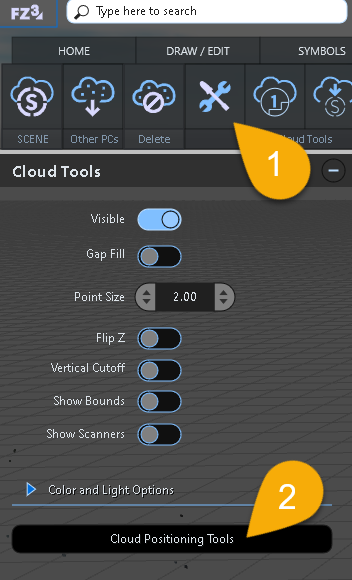

(1) 点群 リボンから、[ 点群ツール]を選択します。
(2) [クラウドポジショニングツール]をクリックします。

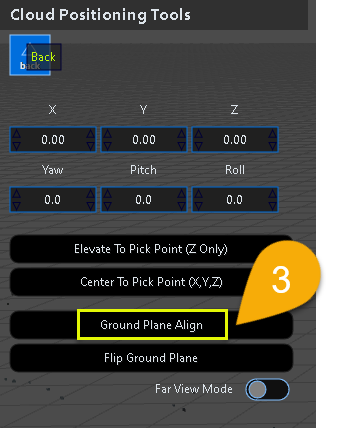

(3) Ground Plane Alignをクリックします。

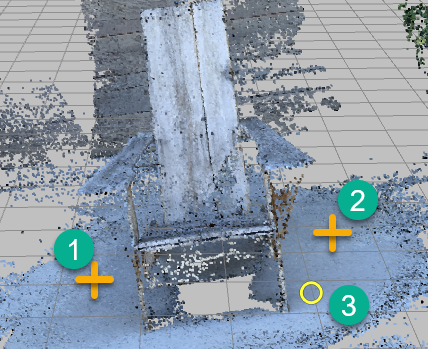

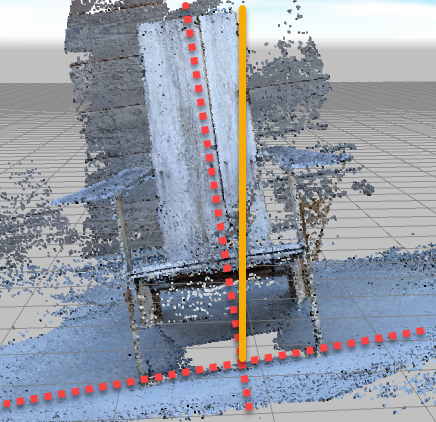

平坦な断面(床/地盤)上の 3 つの点をクリックして、点群を地盤面に位置合わせします。

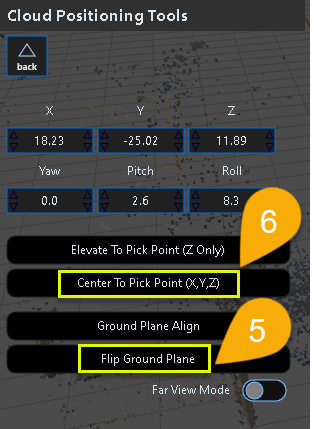

調整によって点群が反転する場合は、[ 雲の配置ツール]から[ 地表平面を反転]をクリックします。
点を 0,0,0 の原点の中央に配置して昇格させることができます。

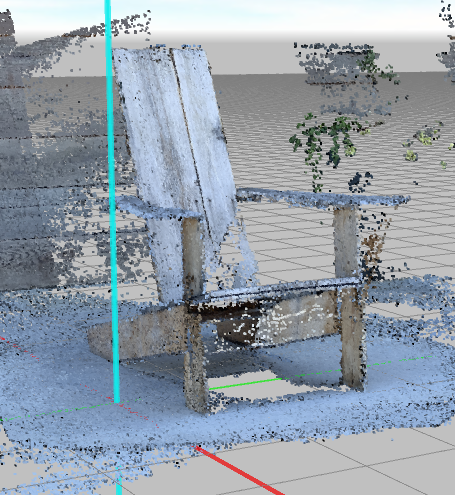

[雲の配置ツール] で [中心から点をピック (X、Y、Z)] をクリックし、点群内の点をクリックします。
クリッピングボックスでオブジェクトを切り抜きます。
クリッピングボックスでオブジェクトを分離します(詳細については、 クリッピングボックスのワークフロー を参照してください)。
(1) 点群 リボンをクリックします。

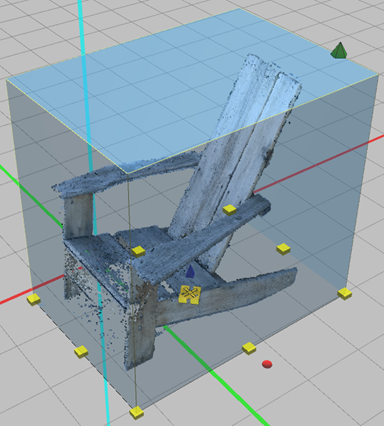

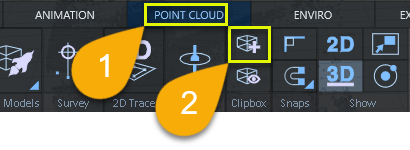

(2) 「クリッピングボックスを作成」をクリックします。
クリッピングボックスのサイズを変更し、外側を非表示にします

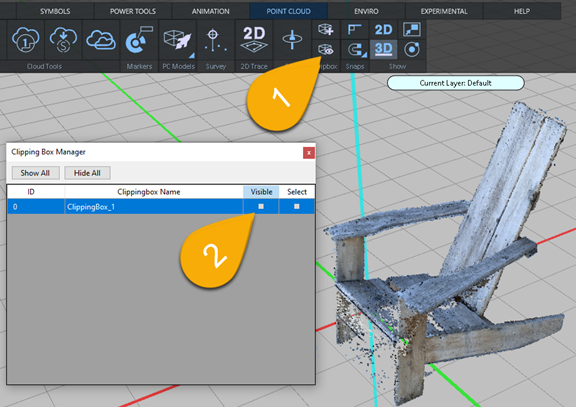

(1)クリッピングボックスマネージャーを開きます
(2)クリッピングボックスを非表示にする には、Visible を無効にします。
点群にスナップします。
点群にスナップして、点群から図を作成します。描画を開始する前に、 点群スナップ が有効になっていることを確認してください。

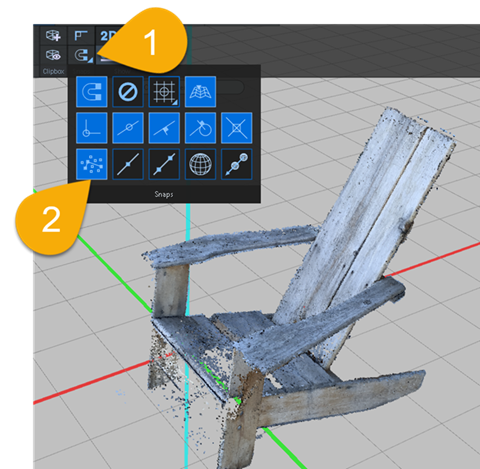

(1) スナップ メニューを開きます
(2) 点群スナップを有効にします。
点群を使用して線画を描きます。

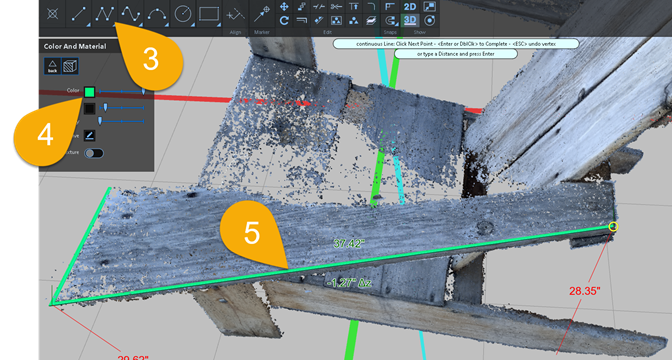

(3)をクリックします 連続線 ツール。
(4)線の色は、点群の色とよく対照的な色に設定する必要がある場合があります。

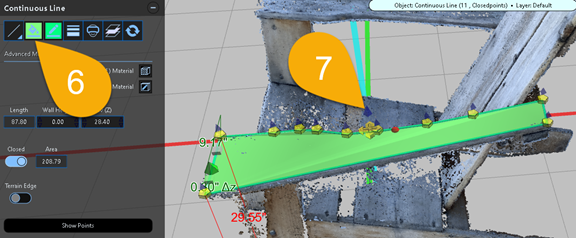

(5)点群上の点にスナップして線を引きます。
線を描画した後、線を再度選択してノードを調整できます。

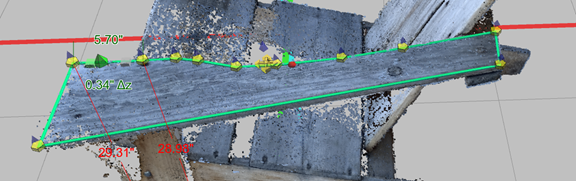

(6)最後の点を最初の点に接続してポリゴンを閉じます。
(7)ポリゴンを選択した状態で、塗りつぶしの色を設定します。
点群によって塗り潰しが隠れている場合は、点群の表示を無効にするか、[ エレベーション グリップ]を使用してポリゴンを少し高くすることができます。
キーポイントの寸法を記入します。
寸法を記入する前に、 点群スナップを有効にします。

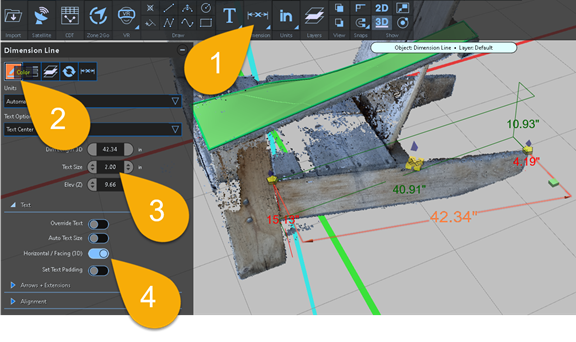

(1)をクリックします 寸法 ツール。
(2)点群や線画から目立つように寸法色を変更します。
(3)寸法の文字サイズを設定します。
(4)寸法テキストを 水平方向 に設定して、視野角を変更したときに寸法テキストが常に手前を向くようにします。
ディメンション・メニューから、他のディメンション・オプションおよびディメンション・タイプを調べることができます。

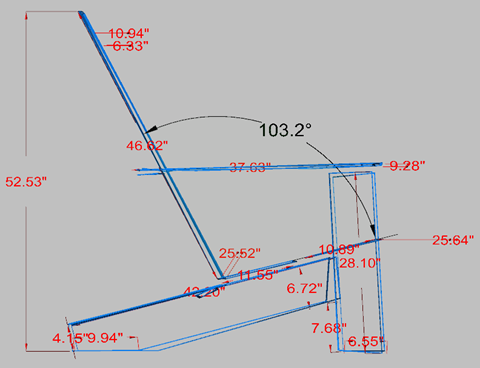

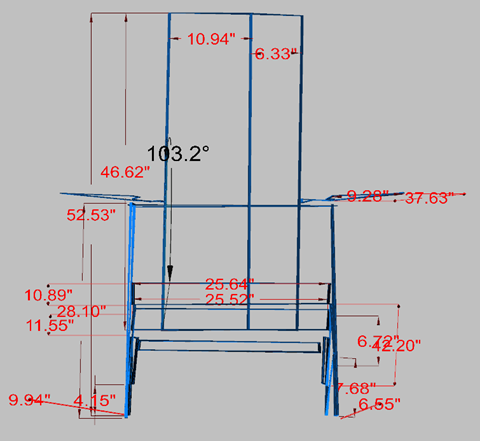

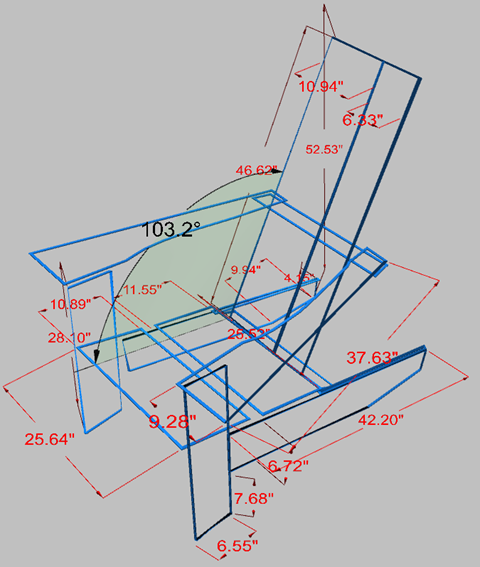

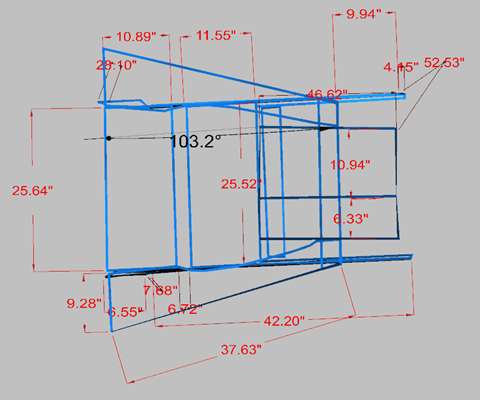

スナップショットを撮るか、最終ビューから印刷する
サイドとフロント
トップとイソ
